تفاصيل المنتج:
|
| تناسب للأسلاك: | 19pcs الأسلاك النحاسية φ0.16mm - φ0.64mm في وقت واحد | تناسب لبكرة: | قطرها 630 أو 250 مم |
|---|---|---|---|
| wire: | 19pcs of copper wire | max speed: | 2000(4000twist) |
| pay off motor power: | 5.5kw | take up motor power: | 7.5kw cable braiding machine |
| pay off bobbin: | diameter 500mm | mainly: | 0.41/0.52/0.64mm |
| طلب: | 19 قطعة من الأسلاك النحاسية | قطر السلك: | 0.16-0.64 ملم |
| منطقة الجدل: | 0.38-6.0 ملم2 | مجموعة الملعب: | 11.6-100 ملم، 34 منطقة |
| السرعة القصوى: | 2000 دورة في الدقيقة (4000 تطور) | قوة المحرك الرئيسي: | 7.5 كيلو واط |
| السيطرة على التوتر: | شاشة لمسة + PLC | وضع الفرامل: | الفرامل الكهرومغناطيسية |
| حماية: | فرامل تلقائية/توقف عند الاستراحة | ||
| إبراز: | آلة تجميع,(سلك (بانشر,معدات الالتواء |
||

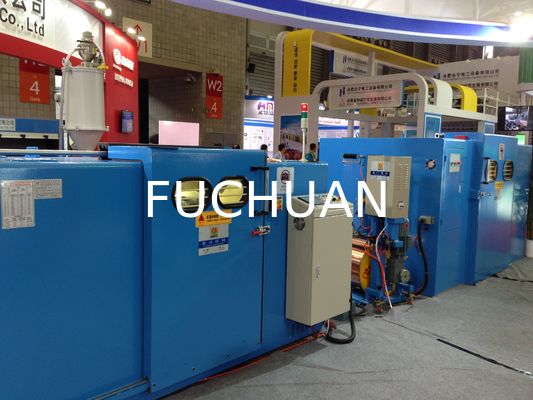

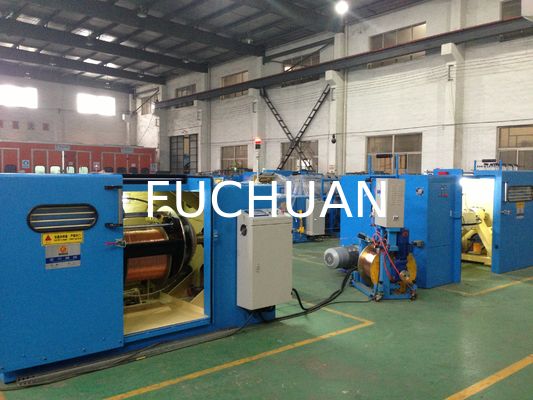

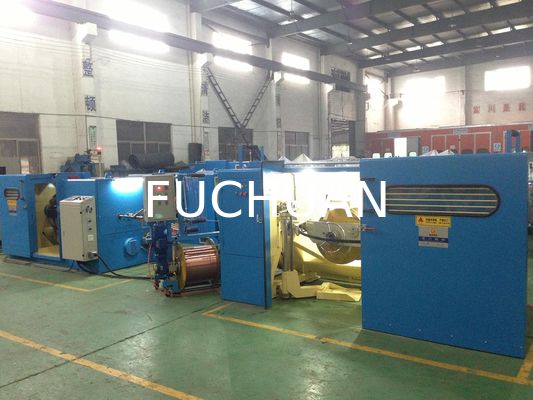

ماكينة جدل الأسلاك النحاسية FUCHUAN مع فرامل كهرومغناطيسية 0.41 / 0.52 / 0.64 مم
تفاصيل سريعة:

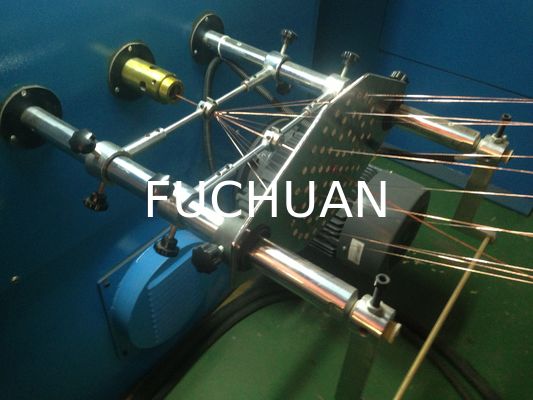

سلسلة لماكينة جدل 1+6+12 لـ 19 سلكًا نحاسيًا φ0.16 مم - φ0.64 مم في المرة الواحدة
الخصائص:
إنها أحدث ماكينة تم تطويرها. تحل هذه الماكينة محل ماكينة الجدل الأنبوبية طراز 200 بفضل الإنتاجية العالية (وهي أعلى بمقدار 4.5 أضعاف عن الماكينة الأنبوبية للجدل العادي للموصلات 1+6+12)، واستهلاك طاقة منخفض، ومساحة أرضية صغيرة، وضوضاء منخفضة ومزايا أخرى.
المواصفات:
| طرازات المعدات | 1+6+12 (بكرة 200) | FC-1+6+12 (بكرة 630) |
| استخدام الجدل | إنها مناسبة لجدل 19 سلكًا نحاسيًا في المرة الواحدة | |
| قطر السلك المفرد (مم) | φ0.16-φ0.64 | |
| مساحة مقطع الجدل (مم²) | 0.38-6.0 | |
| خطوة الجدل (مم) | 11.6-100 (34 منطقة) | |
| اتجاه الجدل | اختياري لليمين أو اليسار | |
| حجم بكرة التغذية | 8 بوصة، 9 بوصة | φ630*φ125*475 |
| أقصى سرعة دوران | 2000 (4000 لفة) | 2000 (4000 لفة) |
| نوع التغذية (فك السلك) | احتكاك ميكانيكي | شد مغناطيسي |
| قدرة ماكينة التغذية | 5.5 كيلوواط | 7.5 كيلوواط |
| حجم بكرة السحب والتجميع | φ630*φ125*475 | φ630*φ125*475 |
| قدرة عاكس التغذية | 7.5 كيلوواط | 7.5 كيلوواط |
| قدرة المحرك الرئيسي | 7.5 كيلوواط | 7.5 كيلوواط |
| قدرة عاكس السحب | 7.5 كيلوواط | 7.5 كيلوواط |
| طريقة التحكم في الشد |
شاشة تعمل باللمس + PLC + قابض مسحوق مغناطيسي، يمكن أن يضمن شدًا ثابتًا من البكرة الفارغة إلى البكرة الممتلئة |
|
| قابض مسحوق مغناطيسي | 5.0 كجم قوة | 5.0 كجم قوة |
| الحماية |
ستقوم الماكينة بالفرملة تلقائيًا عند انقطاع السلك في الداخل أو الخارج، ستتوقف الماكينة تلقائيًا عند الوصول إلى الطول المحدد مسبقًا. |
|
| وضع الفرامل | فرامل كهرومغناطيسية | |
| طريقة التوجيه والتوزيع (الرص) | وحدات تشغيل الحلقات المتدحرجة، خطوة وعرض اللف قابلة للتعديل | |
| وضع التشغيل | تشغيل بشاشة اللمس | |
| الأبعاد (مم) | 10000 طول * 2500 عرض * 1650 ارتفاع | 10000 طول * 2500 عرض * 1650 ارتفاع |
