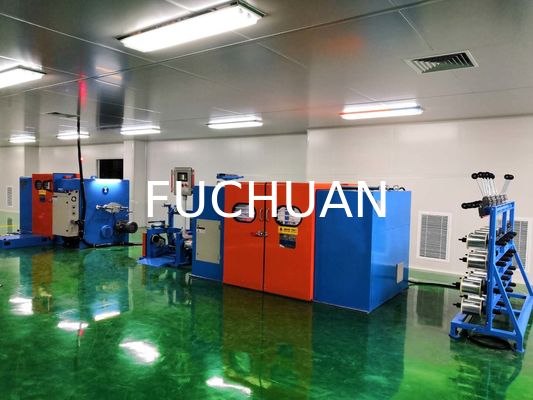

ماكينة تجميع الأسلاك النحاسية المستقرة، ماكينة لف الأسلاك، سداد معدات 3000 دورة في الدقيقة

آلة جدل الأسلاك النحاسية المستقرة، آلة تفريغ الأسلاك بسرعة 3000 دورة في الدقيقة

المميزات:

1. نظام تمرير السلك: أحدث هيكل، حيث يمر السلك من عمود الدوران مباشرة عبر عجلة التوجيه إلى حزام القوس، ويتميز القوس بتصميم أخدود نصف دائري فريد مع حلقة خزفية نصف دائرية لتجنب الخدوش الناتجة عن الجدل وظاهرة قفز الأسلاك أثناء التشغيل عالي السرعة بسبب مقاومة الرياح

2. تزييت عمود الدوران: تزييت بالشحم (عيوب التزييت بالزيت: ترتفع درجة حرارة الزيت أثناء التشغيل عالي السرعة، ويتكثف رذاذ الزيت على شكل قطرات على الجدار، فتسقط على البكرة وتلوث الموصل، مما يسبب فقاعات عند إجراء العزل)

3. حماية الأمان: في حال عدم إغلاق ملامس الباب بإحكام، أو عدم استقرار ملامس الرفع في مكانه، تظهر رسالة خطأ انقطاع السلك الداخلي والخارجي على شاشة اللمس مع إنذار تلقائي أو يتعذر بدء التشغيل

4. نظام النقل: محرك بأحزمة متزامنة، ومد دقيق، وبدون نقاط تزييت داخلية، ولا تتأثر المنتجات بالتلف الناتج عن التزويد بالزيت وتنظيف الآلة

5. تغيير خطوة الجدل: سهلة التشغيل، ما عليك سوى تغيير عجلة التوجيه وفقاً لجدول خطوات الجدل

6. جهاز الضغط: مجهز بجهازي ضغط لضمان استدارة الموصل بعد الجدل، ولحماية خصائص منتج خط العزل ذي الجدار الرقيق، وتقليل تآكل المواد العازلة بفعالية.

7. طريقة عد الأمتار: أحدث تصميم محلي، مع عدادات عمود الدوران؛ وبنفس الآلة المجدولة بمواصفات موصل محددة، تبلغ نسبة الخطأ في العداد واحداً من عشرة آلاف

جدول قطع الغيار

الأداء الميكانيكي

1. هيكل الماكينة:

1) المادة: فولاذ منخفض الكربون ملحوم معاً.

2) الهيكل: تمت معالجة الهيكل بالتخمير والتقسية لإزالة الإجهاد الداخلي، ثم التجويف بواسطة آلة تجويف دقيقة لتشكيل القالب.

2. جزء مدخل التجميع:

1) موضع مدخل التجميع: في مواجهة الباب الأمامي، على الجانب الأيمن من الآلة (يمكن تخصيصه وفقاً لمتطلبات العميل للتغيير إلى الجانب الأيسر).

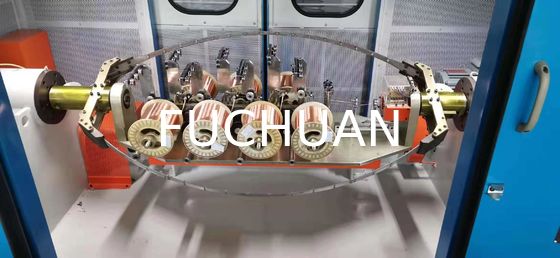

2) وضع مدخل التجميع: من جهاز التفريغ عبر منطقة استشعار الانقطاع، أولاً إلى لوحة التوزيع الكلية (توزيع الثقوب الفرعية بنمط 1 + 6 + 12 + ...)، عبر قالب الضغط الأول، ثم قالب الضغط الثاني، وبعد الدخول إلى عمود الدوران الأيمن داخل عجلة توجيه السلك. من القوس الألومنيوم المزود بحلقة خزفية ثم إلى عمود الدوران الأيسر داخل عجلة توجيه السلك، ثم عبر عجلة التوجيه للزاوية المركزية إلى عجلة التوجيه الرئيسية، وأخيراً إلى عجلة توجيه المحاذاة لمد الكابلات (انظر مخطط نمط مدخل تجميع الأسلاك)

3. عمود الدوران:

1) المادة: فولاذ 40Cr مطروق بعد المعالجة بالسقاية والتطبيع.

2) الدقة: يتم تجليخ القطر الخارجي لمحور العمود والوجه النهائي للمحمل لضمان متحدة المركز والتعامد مع المحور.

3) التوازن الديناميكي: معيار G2.5 (فارق وزن 0.03 جرام)

4. لوح الألومنيوم:

1) المادة: ZL104

2) الدقة: جميع الأوجه النهائية محددة الموضع بالنسبة لثقوب التثبيت (أقل من 0.03 جرام)

3) التوازن الديناميكي: دقة G2.5 (فارق وزن 0.03 جرام)

5. القوس

1) المادة: SK5 مستورد من اليابان.

2) الشكل: مظهر خاص لتقليل مقاومة الرياح.

3) تفاوت الوزن: أقل من 0.03 جرام لكل زوج

6. جزء نقل الحركة: محرك بحزام متزامن مستورد، مع دقة في طول مد الجدل

7. عجلة إدخال السلك:

1) المادة: فولاذ # 45 مع معالجة حرارية نهائية HRC30-40.

2) السطح مطلي بالكروم الصلب، غير قابل للتآكل بسهولة

8. مبيت عمود الدوران:

1) المادة: حديد الدكتايل QT42-10.

2) المعالجة: تشغيل بواسطة ماكينات CNC

3) الدقة: تشكيل طرف ثقب معالجة واحد لضمان متحدة المركز.

9. نظام تزييت محامل عمود الدوران:

1) طريقة التزييت: تزييت بالشحم

2) موديل الشحم: LGMT2

3) طريقة الإحكام: حلقة ميكانيكية لحجز الزيت، للحفاظ على نظافة الآلة من الداخل

10. السحب: التحكم في شد الشد: من خلال القابض المغناطيسي للتحكم في شد السلك، وتقوم وحدة التحكم المبرمجة PLC بضبط الشد تلقائياً، للحفاظ على شد ثابت

11. مد الكابلات: جهاز خاص لمد الكابلات ثنائي الاتجاه، من نوع محمل قضيب خفيف بقطر φ15 مم، ويمكن ضبط طول ومسافة المد بدقة

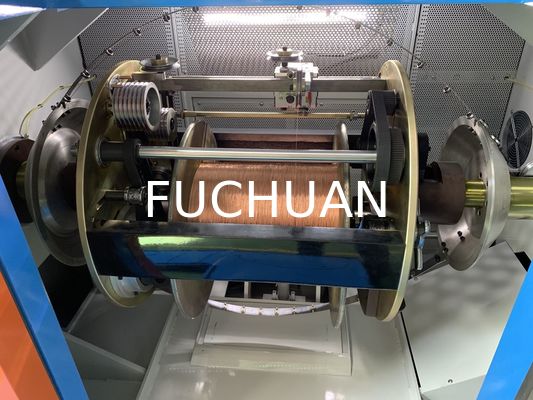

12. مقاس البكرة:

(يمكن التخصيص حسب الطلب)

13. القدرة الديناميكية: 1KW

14. القدرة المركبة: 2.2KW
