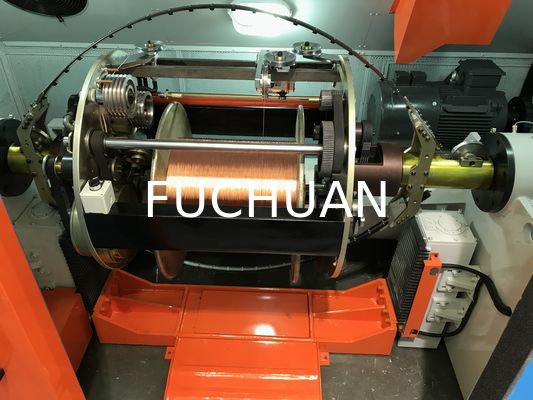

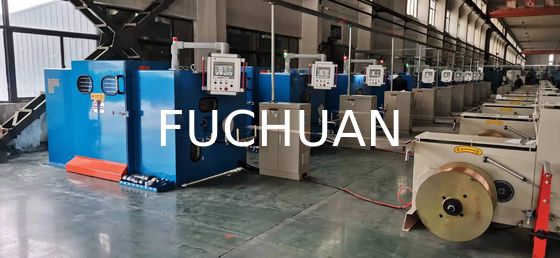

تفاصيل المنتج:
|
| اسم المنتج: | آلة تجديل الأسلاك | نطاق قطر أحادي الشعيرة: | مستقر |
|---|---|---|---|
| نطاق قطر الأسلاك الملتوية: | φ0.2 ~ φ1.04 ملم | منطقة المقطع العرضي الذين تقطعت بهم السبل: | 1.0 ~ 6.0 ملم² |
| مواصفات التخزين المؤقت: | φ800mm × 127mm × φ600mm / φ6300mm × 127mm × φ475mm | السرعة القصوى: | 1800 دورة في الدقيقة |
| طول حبلا: | 13.8 ~ 100 ملم 22 فئة | مميزات: | صديقة للبيئة |
| نوع تويست: | الإعصار الذين تقطعت بهم السبل | قطر السلك: | 0.025-0.08 ملم |
| ضياء الأسلاك الملتوية: | 0.075-0.24 ملم | حجم التخزين المؤقت: | 200x31x135 ملم |
| السرعة القصوى: | 3000 دورة في الدقيقة | الطول: | 0.8-4.0mm |
| المحرك الرئيسي: | محرك تيار متردد 2.2 كيلو وات | السيطرة على التوتر: | القابض المغناطيسي + PLC |
| سمات: | صديق للبيئة، تشحيم بالزبدة | ||
| إبراز: | آلة تجميع,(سلك (بانشر,معدات الالتواء |
||
مزايا آلة تجديل الأسلاك:
1. تشحيم المغزل: تشحيم بالزبدة (عيوب التشحيم بالزيت: تزداد درجة حرارة الزيت أثناء التشغيل عالي السرعة، ويتكثف رذاذ الزيت على الجدار، ويسقط على البكرة ويلوث الموصل، ويسبب بثورًا عند إجراء العزل)
2. حماية الأمان: إذا لم يكن ملامس الباب في مكانه، أو ملامس الرفع ليس في مكانه، أو خطأ في انقطاع السلك الداخلي والخارجي، يتم عرضه على شاشة اللمس مع إنذار تلقائي أو عدم القدرة على بدء العمل
3. تغيير طول اللفة: سهل التشغيل، فقط قم بتغيير عجلة القيادة وفقًا لجدول طول اللفة
4. جهاز الضغط: مجهز بجهازي ضغط لضمان استدارة الموصل بعد اللف، لحماية خصائص المنتج لخط العزل ذي الجدران الرقيقة، وتقليل تآكل مواد العزل بشكل فعال.
5. طريقة عد الأمتار: أحدث تصميم محلي، مع عدادات مغزل؛ نفس الآلة الملتوية بمواصفات موصل، خطأ العداد في واحد من عشرة آلاف
مواصفات تفصيلية لآلة تجديل الأسلاك:
| الوصف | الموديل | الأصل |
| 1. محرك المضيف | 15KW-4P 380V 50Hz | |
| 2. العاكس | 15KW | INOVANCE |
| 3. مبرمج PLC | 32MR | INOVANCE |
| 4. موسع PLC | VB-3A | INOVANCE |
| 5. شاشة اللمس | 7 بوصة RGB | WEINVIEW |
| 6. فرامل كهرومغناطيسية | 6KG | تايوان ويزينغ |
| 7. قابض مغناطيسي | 24KG | اليابان OPC |
| 8. محامل المغزل | 1 مجموعة | SWEDEN SKF |
| محامل أخرى | 1 مجموعة | JAPAN NSK |
| 9. حزام التوقيت | 1 مجموعة | US GATES |
| 10. جهاز وضع الكابل | GP20 (خاص ثنائي الاتجاه) | SHANXI Tianxiang |
| 11. متحكم الشد | WLK-0.5A | تايوان |
| 12. القوس | 1 مجموعة | اليابان |
| 13. الهيكل | 1 مجموعة | معالجة ذاتية |
| 14. المغزل | 2 قطعة | معالجة ذاتية |
| 15. لوح ألومنيوم | 2 قطعة | معالجة ذاتية |
| 16. بكرة توقيت | 1 مجموعة | وو شي |
| 17. أغلفة المغزل | 1 مجموعة | معالجة ذاتية |
| 18. القرص | 2 قطعة | معالجة ذاتية |
| 19. عمود النقل | 1 قطعة | تعاقد من الباطن |
| 20. عجلة القيادة | 1 مجموعة | سطح معالجة ذاتية بطلاء كروم صلب |
| 21. عجلة توجيه السلك | 6 قطعة | سطح معالجة ذاتية بطلاء كروم صلب |
ورقة قطع غيار آلة تجديل الأسلاك
| رقم. | الوصف | الموديل | الكمية | ملاحظة |
| 1 | تعليمات التشغيل | 1 مجموعة | ||
| 2 | مخطط كهربائي | 1 مجموعة | ||
| 3 | دليل العاكس | 1 قطعة | ||
| 4 | عجلة توجيه المغزل | Φ46 (مع محامل 696 ZZ) | 1 مجموعة | |
| 5 | عجلة توجيه السلك | Φ34 (محامل 693AZZ) | 1 مجموعة | |
| 6 | حلقات في القوس | حلقة بورسلين ثنائية الجانب | 3 قطعة | |
| 7 | حلقة بورسلين لوحة مقسمة | Φ4.0 | 3 قطعة | |
| 8 | قالب التجديل | لا شيء | ||
| 9-11 | حزام التوقيت | 5M-450*10 | 1 قطعة | |
| 12 | كم علوي للبكرة | بكرة Φ200 | 1 مجموعة | |
| 13 | زبدة SKF | LGMT2/1 | 1 زجاجة | 1 كجم |
| 14 | مسدس شحم | 1 قطعة | ||
| 15 | أداة | 1 مجموعة | |
الأداء الميكانيكي لآلة تجديل الأسلاك
1. هيكل الجسم:
1) المادة: فولاذ منخفض الكربون ملحوم معًا.
2) الهيكل: يتم معالجة الجسم بالتقسية والتقادم، لإزالة الإجهاد الداخلي، ثم يتم حفره بواسطة آلة حفر دقيقة لتشكيل قالب واحد.
2. جزء دخول التجميع:
1) موضع دخول التجميع: مواجه للباب الأمامي، على الجانب الأيمن من الآلة (يمكن تخصيصه حسب متطلبات العميل لتغييره إلى الجانب الأيسر).

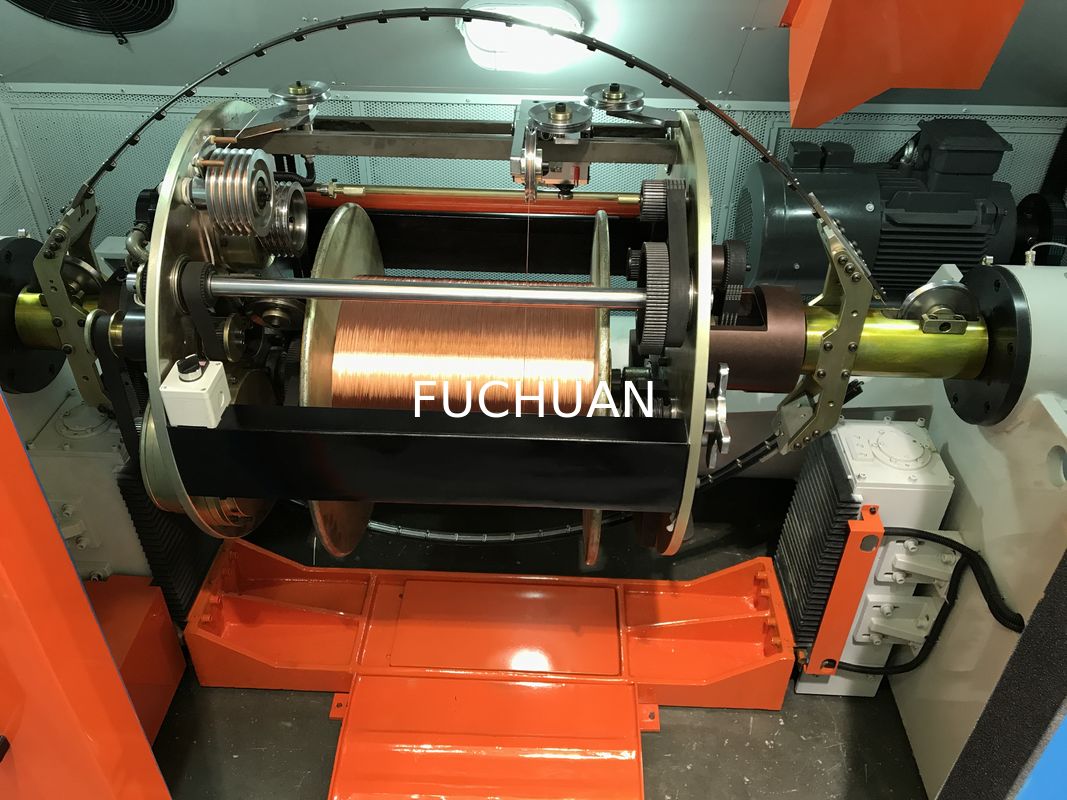

2) وضع دخول التجميع: من جهاز التعبئة عبر منطقة استشعار الانقطاع، أولاً إلى لوحة الخط الفرعي الإجمالية (فتحة فرعية بواسطة 1 + 6 + 12 + ... توزيع)، عبر قالب الضغط الأول، ثم قالب الضغط الثاني، بعد الدخول إلى المغزل الأيمن داخل عجلة توجيه السلك. من القوس الألومنيومي مع حلقة البورسلين ثم الدخول إلى المغزل الأيسر داخل عجلة توجيه السلك، ثم عبر عجلة التوجيه المركزية إلى عجلة القيادة، وأخيرًا إلى عجلة توجيه المواءم لوضع الكابل (انظر رسم تخطيطي لدخول تجميع الأسلاك)
3. المغزل:
1) المادة: فولاذ 40Cr مطروق بعد معالجة التقسية والتقادم.
2) الدقة: يتم طحن وجه القطر الخارجي لقلب العمود ووجه نهاية المحمل لضمان التطابق الرأسي والعمودي مع المحور.
3) التوازن الديناميكي: معيار G2.5 (فرق وزن 0.03 جرام)
4. لوح ألومنيوم:
1) المادة: ZL104
2) الدقة: يتم تحديد جميع الأوجه النهائية بالنسبة لفتحات التحديد (أقل من 0.03 جرام)
3) التوازن الديناميكي: دقة G2.5 (فرق وزن 0.03 جرام)
5. غلاف المغزل:
1) المادة: حديد مرن QT42-10.
2) المعالجة: أداة آلة CNC
3) الدقة: تشكيل ثقب واحد بالمعالجة، لضمان التطابق الرأسي.
6. نظام تشحيم محامل المغزل:
1) طريقة التشحيم: تشحيم بالزبدة
2) موديل الزبدة: LGMT2
3) طريقة الختم: حلقة احتفاظ زيت ميكانيكية، للحفاظ على نظافة الآلة من الداخل
7. التقاط: التحكم في الشد التوتري: من خلال القابض المغناطيسي للتحكم في شد الخيط، بواسطة وحدة تحكم برنامج PLC لضبط الشد تلقائيًا، والحفاظ على الشد ثابتًا
8. وضع الكابل: جهاز خاص لوضع الكابل ثنائي الاتجاه، نوع محمل قضيب خفيف Φ15 مم، يمكن تعديل طول ومسافة اللفة بدقة
12. حجم البكرة:
| القطر الخارجي (ΦD) | فتحة التثبيت (Φd) | الطول الخارجي (L1) | الطول الداخلي (L2) | فتحة التحديد | PCD |
| 800 | 127 | 600 | 580 | Φ28 | 280 |
(يمكن تخصيصه)
