تفاصيل المنتج:
|
| اسم المنتج: | آلة تجليد الأسلاك | مميزات: | استقرار جيد |
|---|---|---|---|
| نطاق قطر الأسلاك الملتوية: | φ0.075 ~ φ0.24 ملم | منطقة المقطع العرضي الذين تقطعت بهم السبل: | 4.0.0034 ~ 0.035 ملم² |
| مواصفات التخزين المؤقت: | φ200mm × 31mm × φ135mm | السرعة القصوى: | 3000 دورة في الدقيقة |
| طول حبلا: | 0.8 ~ 4.0 مم 14 فئة | المحرك الرئيسي: | محرك 2.2KW AC |
| نوع تويست: | تطور مزدوج تلقائي | قطر السلك: | 0.025-0.08 ملم |
| ضياء الأسلاك الملتوية: | 0.075-0.24 ملم | حجم التخزين المؤقت: | 200x31x135 ملم |
| الطول: | 0.8-4.0mm | السيطرة على التوتر: | تلقائي + شاشة تعمل باللمس |
| خطأ في العداد: | واحد من عشرة آلاف | ||
| إبراز: | آلة تجميع,(سلك (بانشر,معدات الالتواء |
||

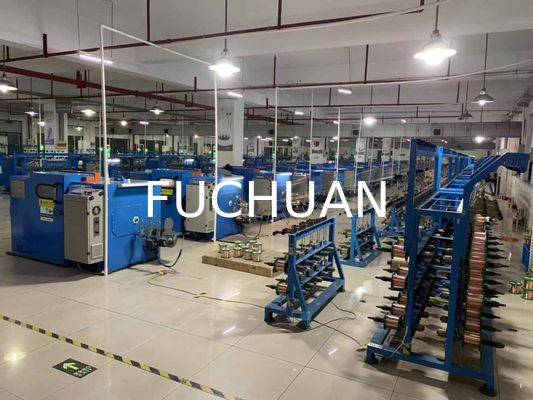

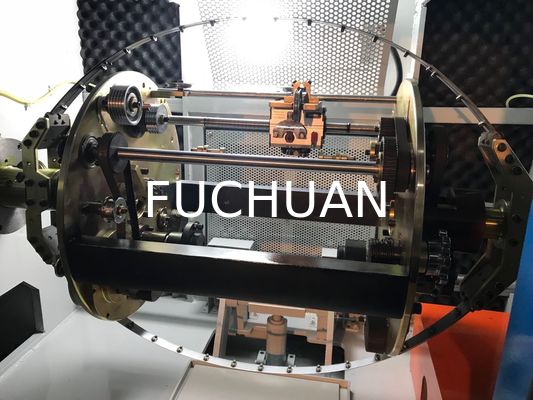

جهاز ربط الأسلاك ذو الاستقرار الجيد ، آلة ربط الأسلاك ذو التواء المزدوج الآلي
مزايا آلة ربط الأسلاك:
1سرعة عالية، استقرار جيد
2التحكم التلقائي في التوتر: عند التشنج، ويتم استيعاب بكرة من الفارغ إلى الكامل،يجب زيادة التوتر (مع شاشة اللمس حرة تعيين البيانات) يمكن للآلة ضبط التوتر تلقائيًا بسلاسة، والحفاظ على التوتر التباين المتساوية ، يمكن تحقيق ضبط التوتر أثناء العمل.
3الحماية الأمنية: إذا لم يكن اتصال الباب في مكانه ، فإن اتصال المصعد ليس في مكانه ،سلك داخلي وخارجي خطأ مكسور عرض في شاشة اللمس على الإنذار التلقائي أو لا يمكن أن تبدأ العمل
4. تغيير طول وضع: سهلة للعمل، مجرد تغيير العجلة الرائدة وفقا لوحة طول وضع
5جهاز الضغط: مزود بجهازين للضغط لضمان مستديرة الموصل بعد التواء، لحماية خصائص المنتج من خط العزل ذو الجدران الدقيقة،تقليل فعال لارتداء مواد العزل.
6طريقة حساب المتر: أحدث تصميم محلي، مع أجهزة قياس المواسير؛ نفس الآلة مغلطة مع مواصفات الموصل، خطأ المتر في واحد عشرة آلاف
أداء ميكانيكي آلة ربط الأسلاك
1. المذنب:
1) المواد: صلب 40Cr التصنيع بعد علاج التخفيف والتكثيف.
2) الدقة: يتم طحن قطر الوجه الخارجي للقلب والوجه النهائي للدعامة لضمان المركزية والرأسية مع المحور.
3) الميزان الديناميكي: معيار G2.5 (0.03 غرام من فرق الوزن)
2لوحات الألومنيوم:
1) المادة: ZL104
2) الدقة: يتم وضع جميع الوجهات النهائية نسبة إلى ثقوب تحديد الموقع ((أقل من 0.03 غرام)
3) التوازن الديناميكي: دقة G2.5 (0.03 غرام من فرق الوزن)
3. اركعي
1) المواد: اليابان استوردت SK5.
2) الشكل: مظهر خاص، تقليل مقاومة الرياح.
3) تحمل الوزن: أقل من 0.03 غرام لكل زوج
4جزء ناقل: مع محرك الحزام المزامنة المستوردة، وضع طول دقيق
5عجلة دخول الأسلاك:
1) المادة: # 45 الصلب انتهى مع المعالجة الحرارية HRC30-40.
2) كروم صلب مغلف على السطح، ليس من السهل ارتداء
6. غطاء الفولاذ:
1) المادة: الحديد القابل للتقليص QT42-10.
2) المعالجة: معالجة آلة CNC
3) الدقة: تشكيل نهاية حفرة معالجة واحدة ، لضمان المركزية.
7نظام تزيين محامل الفولاذ:
1) طريقة التشحيم: التشحيم بالزبدة
2) نموذج الزبدة: LGMT2
3) طريقة الختم: حلقة احتواء الزيت الميكانيكية، والحفاظ على نظافة الجهاز داخل
8.التقاط:تحكم التوتر الشد: من خلال التوتر الخيط التحكم في المشبك المغناطيسي، من قبل PLC برنامج المتحكم ضبط التوتر تلقائيًا، والحفاظ على التوتر ثابت
9وضع الكابلات: جهاز خاص لتثبيت الكابلات ثنائي الاتجاه، نوع محمل قضيب خفيف φ15mm، يمكن ضبط طول وتباعد الكابل بدقة
10حجم المكعب:
| خارج (ديا) | إصلاح الثقب ((φd) | الطول الخارجي ((L1) | الطول الداخلي ((L2) | فتحة تحديد الموقع | البيانات المشتركة |
| 200 | 31 | 135 | 110 | Φ14 | 59 |
(يمكن تخصيصه)
11الطاقة الديناميكية: 1 كيلوواط
12الطاقة المثبتة: 2.2 كيلوواط
المواصفات التفصيلية لجهاز ربط الأسلاك:
| الوصف | النموذج | الأصل |
| 1محرك المضيف | 2.2KW-4P 380V 50Hz | |
| 2عاكس | 2.2 كيلوواط | الابتكار |
| 3برنامج PLC | 32MR | الابتكار |
| 4.PLC توسيع | VB-3A | الابتكار |
| 5شاشة لمسة | 7 بوصات RGB | (ويينفيو) |
| 6الفرامل الكهرومغناطيسية | 6 كجم | (تاي وان ويزهينغ) |
| 7.المقبض المغناطيسي | 0.05 كيلوغرام | اليابان OPC |
| 8محامل الفولاذ | 1SET | السويد SKF |
| محامل أخرى | 1SET | اليابان NSK |
| 9.حزام توقيت | 1SET | بوابات الولايات المتحدة |
| 10جهاز وضع الكابلات | GP20 ((التوجيه الثنائي الخاص) | شانشي تيانشيانغ |
| 11-مراقب التوتر | WLK-0.5A | تايوان |
| 12.انحني | 1SET | اليابان |
| 13. الجثة | 1SET | المعالجة الذاتية |
| 14.الدوامة | 2 قطع | المعالجة الذاتية |
| 15.الصفائح الألومنيومية | 2 قطع | المعالجة الذاتية |
| 16.معدات التوقيت | 1SET | وو شي |
| 17. غطاء العوارض | 1SET | المعالجة الذاتية |
| 18. القرص | 2 قطع | المعالجة الذاتية |
| 19.حفرة نقل | قطعة واحدة | التعاقد من الباطن |
| 20.عجلة القيادة | 1SET | أسطح ذاتية المعالجة مع طلاء الكروم الصلب |
| 21.عجلة توجيه السلك | ستة قطع | أسطح ذاتية المعالجة مع طلاء الكروم الصلب |
ورقة قطع الغيار
| لا، لا، لا | الوصف | النموذج | كمية | ملاحظة |
| 1 | تعليمات التشغيل | 1SET | ||
| 2 | مخطط كهربائي | 1SET | ||
| 3 | دليل العاكس | قطعة واحدة | ||
| 4 | عجلة توجيه العجلة | Φ46 ((مع 696 ZZ محامل) | 1SET | |
| 5 | عجلة توجيه السلك | Φ34 ((693AZZ محامل) | 1SET | |
| 6 | حلقات في القوس | حلقة بورسلينية ثنائية | 3 قطع | |
| 7 | حلقة بورسلينية منقسمة | Φ4.0 | 3 قطع | |
| 8 | القطع المتشنجة | لا شيء | ||
| 9-11 | حزام التوقيت | 5M-450*10 | قطعة واحدة | |
| 12 | غطاء أعلى للفول | لفافة Φ200 | 1SET | |
| 13 | زبدة SKF | LGMT2/1 |
1 زجاجة |
1 كيلوغرام |
| 14 | مسدس الدهون | قطعة واحدة | ||
| 15 | أداة | 1SET |
