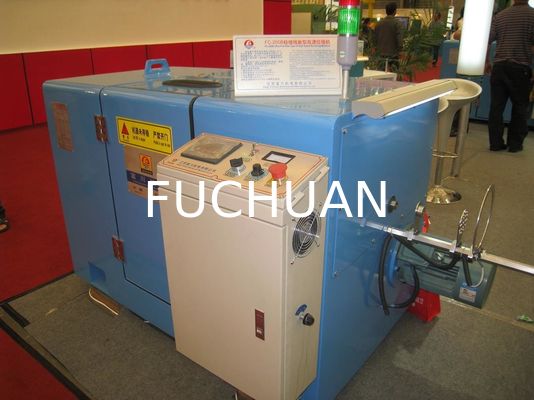

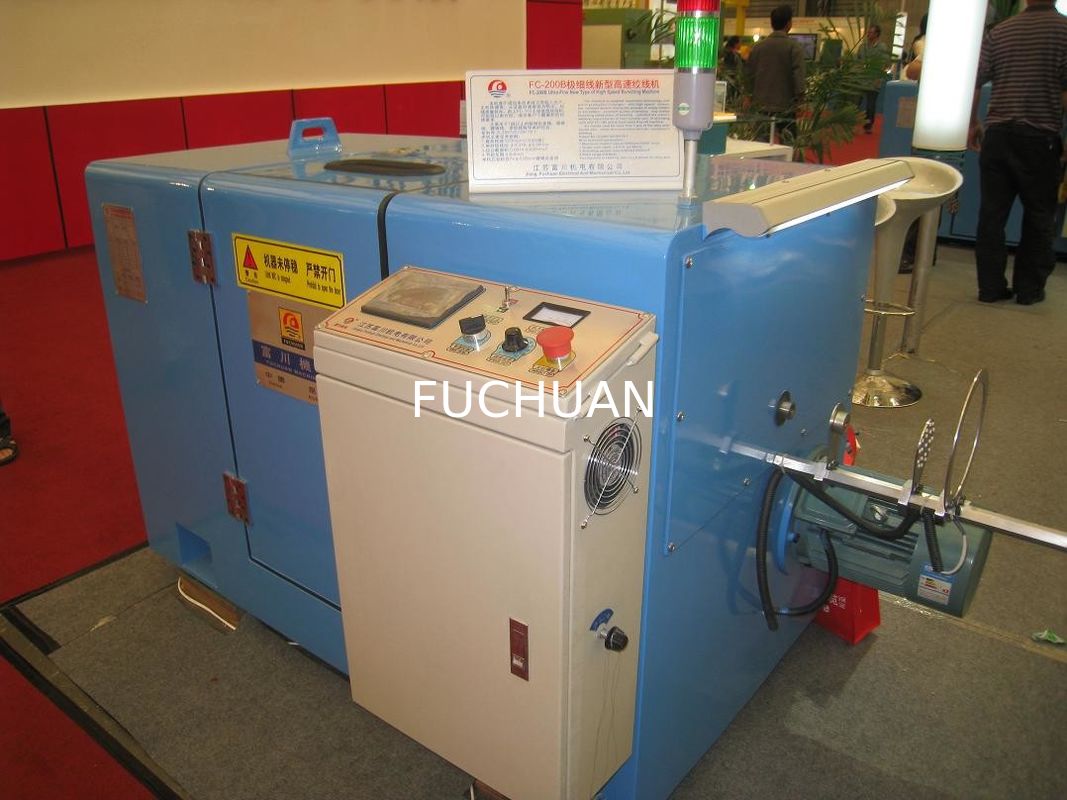

آلة تجميع الأسلاك النحاسية للكابلات معدات شاشة تعمل باللمس عالية الدقة

آلة حفر الكابلات عالية الدقة / خط طحن كابلات الشاشة اللمسية

أدوات تشكيل الكابلات

1سرعة عالية، استقرار جيد

2التحكم التلقائي في التوتر: عند التشنج، ويتم استيعاب بكرة من الفارغ إلى الكامل،يجب زيادة التوتر (مع شاشة اللمس حرة تعيين البيانات) يمكن للآلة ضبط التوتر تلقائيًا بسلاسة، والحفاظ على التوتر التباين المتساوية ، يمكن تحقيق ضبط التوتر أثناء العمل.

3النظام فوق الخط: أحدث هيكل ، السلك من الغزل مباشرة عبر عجلة التوجيه إلى حزام القوس ، القوس (مع تصميم خروط شبه دائرية فريدة من نوعها) ،مع القوس مع خط حلقة البورسلين نصف دائرة لتجنب التشغيل بسرعة عالية بسبب مقاومة الرياح، قفزة أسهم الظاهرة

4. تزيين الفولاذ: تزيين الزبدة (عيبات تزيين الزيت: ارتفاع درجة حرارة الزيت أثناء التشغيل بسرعة عالية ، وسوف يركز ضباب الزيت في حبات على الحائط ،تسقط على بكرة و تلوث الموصل، يسبب بثور عند عزل القناة)

5الحماية الأمنية: إذا لم يكن اتصال الباب في مكانه ، فإن اتصال المصعد ليس في مكانه ،سلك داخلي وخارجي خطأ مكسور عرض في شاشة اللمس على الإنذار التلقائي أو لا يمكن أن تبدأ العمل

6طريقة حساب المتر: أحدث تصميم محلي، مع أجهزة قياس المواسير؛ نفس الآلة مغلطة مع مواصفات الموصل، خطأ المتر في واحد عشرة آلاف

معايير الأداء الرئيسية

1التطبيق: أكثر من 7 قطع من أسلاك السبائك، الأسلاك المعلبة، الأسلاك المزخرفة وما إلى ذلك 1 + 6 يمكن أن تحل محل التواء مع الشبكة

2نطاق قطر الخيط الواحد: φ0.025 ~ φ0.08mm

3نطاق قطر الأسلاك الملتوية: φ0.075 ~ φ0.24mm

4مساحة القسم العرضي المتعرج: 0.0034 ~ 0.035mm2

5مواصفات المكعب: φ200mm × 31mm × φ135mm ((أو مخصصة مع رسومات العميل)

6السرعة القصوى: 3000 دورة في الدقيقة ((سرعة التصميم) ؛

7- وضع الكابلات: φ15mm نوع محمل العصا الخفيفة ، يمكن ضبط طول و مسافة التدحرج بدقة

8طول غليان: 0.8~ 4.0mm فئة 14

9المحرك الرئيسي: محرك التيار المتردد 2.2KW

10الاتجاه: الجهاز اليد اليسرى، أي، وجها إلى الباب الأمامي، الدفع على اليمين (يمكن تخصيصها وفقا لمتطلبات العميل)

11أغلاق الجسم والباب: أغلاق بلاستيكي

12. محمل الفولاذ الختم: حلقة احتواء زيت ميكانيكية

الأداء الميكانيكي

1هيكل الجسم:

1) المواد: الفولاذ منخفض الكربون المطاوئ معا.

2) الهيكل: الجسم عن طريق التسخين والشيخوخة، للقضاء على الإجهاد الداخلي، ومن ثم الحفر بواسطة آلة الحفر الدقيقة لتشكيل صب.

2. الجزء الدخالي من التجميع:

1) وضعية الدخول: تواجه الباب الأمامي، في الجانب الأيمن من الآلة (يمكن تخصيصها وفقا لمتطلبات العميل لتغيير إلى الجانب الأيسر).

2) وضع الدخول المشترك: من جهاز الدفع من خلال منطقة استشعار قطع الاتصال ، أولاً إلى كامل لوحة خط الفرعي (ثقب فرعي من خلال 1 + 6 + 12 +... توزيع) ، من خلال القالب الضغط الأول ،ثم القالب الضغط الثانيمن قوس الألومنيوم مع حلقة البورسلين ومن ثم إلى الغزل الأيسر داخل عجلة توجيه السلكومن ثم من خلال الزاوية الوسطى عجلة توجيه إلى العجلة الرائدة، النهاية إلى عجلة توجيه الموازنة إلى وضع الكابلات (انظر مخطط نمط دخول سلك التجمع)

3نظام تزيين محامل الفولاذ:

1) طريقة التشحيم: التشحيم بالزبدة

2) نموذج الزبدة: LGMT2

3) طريقة الختم: حلقة احتواء الزيت الميكانيكية، والحفاظ على نظافة الجهاز داخل

4.التقاط:تحكم التوتر الشد: من خلال التوتر الخيط التحكم في المشبك المغناطيسي، من قبل PLC برنامج المتحكم ضبط التوتر تلقائيًا، والحفاظ على التوتر ثابت

5وضع الكابلات: جهاز خاص لتثبيت الكابلات ثنائي الاتجاه، نوع محمل قضيب خفيف φ15mm، يمكن ضبط طول وتباعد الكابل بدقة

6حجم المكعب:

(يمكن تخصيصه)

7الطاقة الديناميكية: 1 كيلوواط

8الطاقة المثبتة: 2.2 كيلوواط

تفاصيل المواصفات:
