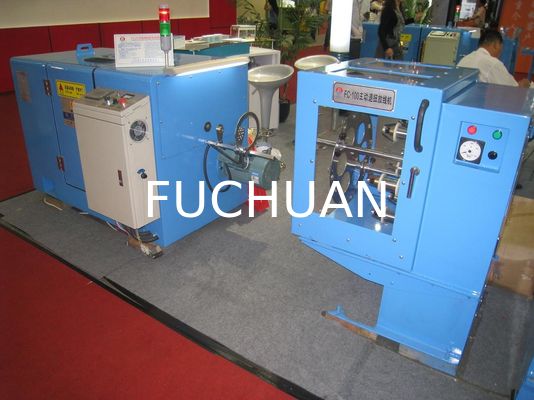

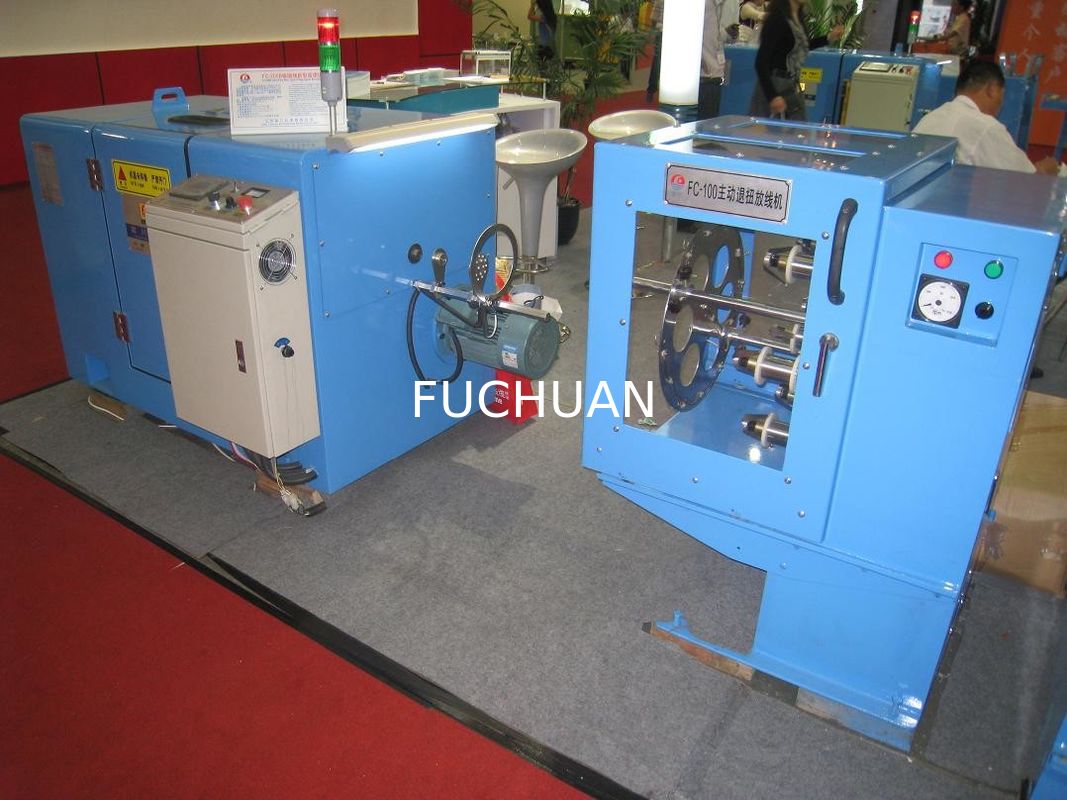

آلة تجميع أسلاك النحاس ذات الهيكل المدمج 2000 طول × 960 عرض × 1100 ارتفاع سهلة التشغيل

الهيكل المدمج آلة جمع الأسلاك النحاسية 2000L × 960W × 1100H سهلة التشغيل

الجدارة:

1سرعة عالية، استقرار جيد

2التحكم التلقائي في التوتر: عند التشنج، ويتم استيعاب بكرة من الفارغ إلى الكامل،يجب زيادة التوتر (مع شاشة اللمس حرة تعيين البيانات) يمكن للآلة ضبط التوتر تلقائيًا بسلاسة، والحفاظ على التوتر التباين المتساوية ، يمكن تحقيق ضبط التوتر أثناء العمل.

3النظام فوق الخط: أحدث هيكل ، السلك من الغزل مباشرة عبر عجلة التوجيه إلى حزام القوس ، القوس (مع تصميم خروط شبه دائرية فريدة من نوعها) ،مع القوس مع خط حلقة البورسلين نصف دائرة لتجنب التشغيل بسرعة عالية بسبب مقاومة الرياح، قفزة أسهم الظاهرة

4. تزيين الفولاذ: تزيين الزبدة (عيبات تزيين الزيت: ارتفاع درجة حرارة الزيت أثناء التشغيل بسرعة عالية ، وسوف يركز ضباب الزيت في حبات على الحائط ،تسقط على بكرة و تلوث الموصل، يسبب بثور عند عزل القناة)

5الحماية الأمنية: إذا لم يكن اتصال الباب في مكانه ، فإن اتصال المصعد ليس في مكانه ،سلك داخلي وخارجي خطأ مكسور عرض في شاشة اللمس على الإنذار التلقائي أو لا يمكن أن تبدأ العمل

6. الطلاء المكعب والصفائح من الألومنيوم: بعد معالجة الموازنة الديناميكية عالية السرعة ؛ الضوضاء أقل من 75 ديسيبل

7التحكم الكهربائي: تشغيل واجهة الشاشة اللمسية سهلة الاستخدام ، التحكم بواسطة برنامج PLC + عاكس

8طريقة حساب المتر: أحدث تصميم محلي، مع أجهزة قياس المواسير؛ نفس الآلة مغلطة مع مواصفات الموصل، خطأ المتر في واحد عشرة آلاف

معايير الأداء الرئيسية

1التطبيق: أكثر من 7 قطع من أسلاك السبائك، الأسلاك المعلبة، الأسلاك المزخرفة وما إلى ذلك 1 + 6 يمكن أن تحل محل التواء مع الشبكة

2نطاق قطر الخيط الواحد: φ0.025 ~ φ0.08mm

3نطاق قطر الأسلاك الملتوية: φ0.075 ~ φ0.24mm

4مساحة القسم العرضي المتعرج: 0.0034 ~ 0.035mm2

5مواصفات المكعب: φ200mm × 31mm × φ135mm ((أو مخصصة مع رسومات العميل)

6السرعة القصوى: 3000 دورة في الدقيقة ((سرعة التصميم) ؛

7- وضع الكابلات: φ15mm نوع محمل العصا الخفيفة ، يمكن ضبط طول و مسافة التدحرج بدقة

8طول غليان: 0.8~ 4.0mm فئة 14

9المحرك الرئيسي: محرك التيار المتردد 2.2KW

10حجم التجميع: حوالي 10 كجم

11الاتجاه الملتوي: الاتجاه الأيسر واليمين يمكن تحديده بشكل تعسفي، سحب شريط التبديل لتغيير الاتجاه، عملية سهلة

12الفرامل: مع الفرامل الكهرومغناطيسية، يمكن تحقيق الفرامل التلقائية عند الإنقطاع الداخلي / الخارجي، وتلبية أعداد الإعداد

13. التحكم في التوتر: التوتر خيوط التحكم في المشبك المغناطيسي، من قبل PLC برنامج جهاز التحكم ضبط التوتر تلقائيًا، والحفاظ على التوتر ثابت

14محامل محركات الآلات: العمود الرئيسي مع محامل SKF السويدية ، والباقي من محامل NSK اليابانية

15الحزام الزمني: الواردات من الولايات المتحدة

الأداء الميكانيكي

1هيكل الجسم:

1) المواد: الفولاذ منخفض الكربون المطاوئ معا.

2) الهيكل: الجسم عن طريق التسخين والشيخوخة، للقضاء على الإجهاد الداخلي، ومن ثم الحفر بواسطة آلة الحفر الدقيقة لتشكيل صب.

2. الجزء الدخالي من التجميع:

1) وضعية الدخول: تواجه الباب الأمامي، في الجانب الأيمن من الآلة (يمكن تخصيصها وفقا لمتطلبات العميل لتغيير إلى الجانب الأيسر).

2) وضع الدخول المشترك: من جهاز الدفع من خلال منطقة استشعار قطع الاتصال ، أولاً إلى كامل لوحة خط الفرعي (ثقب فرعي من خلال 1 + 6 + 12 +... توزيع) ، من خلال القالب الضغط الأول ،ثم القالب الضغط الثانيمن قوس الألومنيوم مع حلقة البورسلين ومن ثم إلى الغزل الأيسر داخل عجلة توجيه السلكومن ثم من خلال الزاوية الوسطى عجلة توجيه إلى العجلة الرائدة، النهاية إلى عجلة توجيه الموازنة إلى وضع الكابلات (انظر مخطط نمط دخول سلك التجمع)

3. المذنب:

1) المواد: صلب 40Cr التصنيع بعد علاج التخفيف والتكثيف.

2) الدقة: يتم طحن قطر الوجه الخارجي للقلب والوجه النهائي للدعامة لضمان المركزية والرأسية مع المحور.

3) الميزان الديناميكي: معيار G2.5 (0.03 غرام من فرق الوزن)

4لوحات الألومنيوم:

1) المادة: ZL104

2) الدقة: يتم وضع جميع الوجهات النهائية نسبة إلى ثقوب تحديد الموقع ((أقل من 0.03 غرام)

3) التوازن الديناميكي: دقة G2.5 (0.03 غرام من فرق الوزن)

5. اركعي

1) المواد: اليابان استوردت SK5.

2) الشكل: مظهر خاص، تقليل مقاومة الرياح.

3) تحمل الوزن: أقل من 0.03 غرام لكل زوج

6جزء ناقل: مع محرك الحزام المزامنة المستوردة، وضع طول دقيق

7عجلة دخول الأسلاك:

1) المادة: # 45 الصلب انتهى مع المعالجة الحرارية HRC30-40.

2) كروم صلب مغلف على السطح، ليس من السهل ارتداء

8. غطاء الفولاذ:

1) المادة: الحديد القابل للتقليص QT42-10.

2) المعالجة: معالجة آلة CNC

3) الدقة: تشكيل نهاية حفرة معالجة واحدة ، لضمان المركزية.

9نظام تزيين محامل الفولاذ:

1) طريقة التشحيم: التشحيم بالزبدة

2) نموذج الزبدة: LGMT2

3) طريقة الختم: حلقة احتواء الزيت الميكانيكية، والحفاظ على نظافة الجهاز داخل

تفاصيل المواصفات:
