تفاصيل المنتج:
|
| motor power: | 22kw | Color: | sky blue |
|---|---|---|---|
| magnetic powder clutch: | 30kgf | brake mode: | electromagnetic brake |
| operation mode: | touch screen | Fit for bobbin: | DIAMETER 1250mm |
| Single Wire Dia: | 0.5mm TO 2.52mm | Fitable Wire: | core wire/bare copper wire,tinned wire,silver jacketed wires |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.5-2.52 ملم |
| منطقة الجدل: | 10.0-35.0 ملم2 | سلك الأسلك الأساسي: | 3.0-6.0mm |
| مجموعة الملعب: | 41-155 ملم، 20 فئة | بكرة التناول: | OD1250 ID80 H950 |
| السرعة القصوى: | 2400 دورة في الدقيقة (4800 تطور) | المحرك الرئيسي: | 22 كيلو واط |
| القابض المغناطيسي: | 30 كجم | ||
| إبراز: | مزدوجة تويست بانشر,آلة تجميع,معدات الالتواء |
||

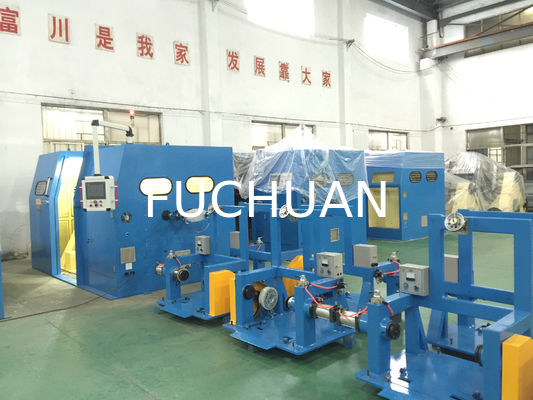

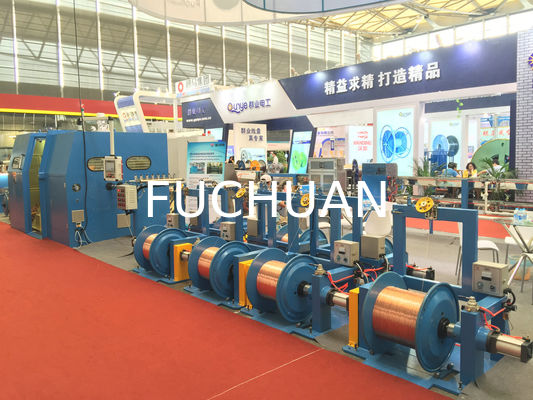

ماكينة تجديل وتجميع مزدوجة الالتواء من Fuchuan للأسلاك الأساسية، ماكينات جدل الأسلاك العادية
تفاصيل سريعة:
سلسلة FUCHUAN® للطراز B لماكينات تجميع الأسلاك العادية عالية السرعة وماكينة التجميع مزدوجة الالتواء
تكنولوجيا يابانية، صُنع في الصين
منتج جديد، يُستخدم بشكل أساسي لجدل الأسلاك الكهربائية وأسلاك السيارات وغيرها من الموصلات ذات مساحة المقطع الصغيرة.
الخصائص:
أ). استخدام نظام PLC، وجهاز سحب بقابض التباطؤ مستورد من ألمانيا، ومستشعر شد لضمان ثبات الشد وجودة عالية لجدل الأسلاك، خاصة للخطوط المحكمة عالية الجودة.
ب). استخدام قوس من ألياف الكربون، بصلابة قوية، ومقاومة للتشوه، وصدمات منخفضة، ووزن خفيف، وتقليل احتكاك الهواء للحصول على جودة عالية للموصلات؛
ج). استخدام محرك سير متزامن، يكفي استبدال عجلة التوجيه لتغيير مسافة الجدل، سهلة التشغيل.
د). استخدام عمود الدوران لحساب الأمتار، بنسبة خطأ 0.01% فقط لأسلاك وكابلات معينة.
هـ). استخدام PLC لتزييت محمل عمود الدوران تلقائيًا، وتجنب حقن كميات زائدة أو ناقصة من الشحم. التخلص من الضوضاء غير الطبيعية والتآكل، وخفض تكاليف الصيانة.
المواصفات:
| طرازات المعدات | FC-800B | FC-1000B | FC-1250C | FC-1600B | |
| استخدامات الجدل | يُستخدم لجدل أسلاك صناعات الطيران والفضاء، والمعدات الطبية، والهواتف المحمولة، والموصلات الفائقة (أكثر من سبعة أسلاك نحاسية عارية، وأسلاك مقصدرة، وأسلاك مكسوة بالفضة، وأسلاك مطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية. | ||||
| قطر السلك المفرد (مم) | 0.38-1.70 | 0.3-2.14 | 0.5-2.52 | 0.5-2.52 | |
| مساحة مقطع الجدل (مم²) | 1.0-16 | 6.0-25.0 | 10.0-35.0 | 10.0-50.0 | |
| قطر السلك المفرد لسلك القلب (مم) | 1.0-4.0 | 2.0-4.0 | 3.0-6.0 | 3.0-6.0 | |
| القطر الخارجي لجدل سلك القلب (مم) | 2.0-8.0 | 4.0-10.0 | 6.0-12.0 | 6.0-15.0 | |
| خطوة الجدل (مم) | 6.3-52.3 (24 فئة) | 35-149 (20 فئة) | 41-155 (20 فئة) | 60-260 (20 فئة) | |
| اتجاه الجدل | اختياري لليمين أو اليسار | ||||
| القطر الخارجي * القطر الداخلي * العرض الخارجي | OD800 ID80 H600 | OD1000 ID80 H755 |
OD1250 ID80 H950 |
OD1600 ID80 H1180 |
|
| أقصى سرعة دوران | 1600 دورة في الدقيقة (3000 لفة) | 1000 دورة في الدقيقة (2000 لفة) | 2400 دورة في الدقيقة (4800 لفة) | 1500 دورة في الدقيقة (3000 لفة) | |
| قدرة المحرك الرئيسي | 15KW | 18.5KW | 22KW | 30KW | |
| قدرة العاكس (الإنفرتر) | 15KW | 18.5KW | 22KW | 30KW | |
| طريقة التحكم في الشد | شاشة لمس + PLC + قابض مسحوق مغناطيسي، لضمان ثبات الشد من البكرة الفارغة حتى الممتلئة | ||||
| قابض مسحوق مغناطيسي | 10kgf | 20kgf | 30kgf | 40kgf | |
| الحماية |
فرملة/توقف تلقائي 1) عند انقطاع السلك الداخلي أو الخارجي 2) عند الوصول إلى الطول المحدد مسبقًا |
||||
| نوع الفرامل | فرامل كهرومغناطيسية | ||||
| طريقة التوزيع العرضي | لف السلك بوحدات تشغيل حلقية، مع إمكانية تعديل خطوة وعرض اللف | ||||
| وضع التشغيل | تشغيل عبر شاشة اللمس | ||||
| الأبعاد (مم) | 4600 طول × 2000 عرض × 2000 ارتفاع | 4000 طول × 2200 عرض × 2100 ارتفاع | 4500 طول × 2600 عرض × 2500 ارتفاع | 5000 طول × 3000 عرض × 3000 ارتفاع | |
