تفاصيل المنتج:
|
| motor power: | 30kw | Color: | sky blue |
|---|---|---|---|
| magnetic powder clutch: | 40kgf | brake mode: | electromagnetic brake |
| operation mode: | touch screen | Fit for bobbin: | DIAMETER 1600mm |
| Single Wire Dia: | 0.5mm TO 2.52mm | Fitable Wire: | core wire/bare copper wire,tinned wire,silver jacketed wires |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.5-2.52 ملم |
| منطقة الجدل: | 10.0-50.0 ملم2 | سلك الأسلك الأساسي: | 3.0-6.0mm |
| مجموعة الملعب: | 60-260 ملم، 20 فئة | بكرة التناول: | OD1600 ID80 H1180 |
| السرعة القصوى: | 1500 دورة في الدقيقة (3000 تطور) | المحرك الرئيسي: | 30 كيلو واط |
| القابض المغناطيسي: | 40 كجم | السيطرة على التوتر: | شاشة تعمل باللمس + PLC + القابض |
| إبراز: | مزدوجة تويست بانشر,آلة تجميع,معدات الالتواء |
||

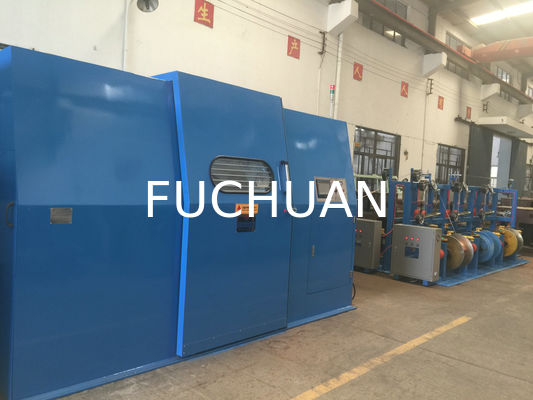

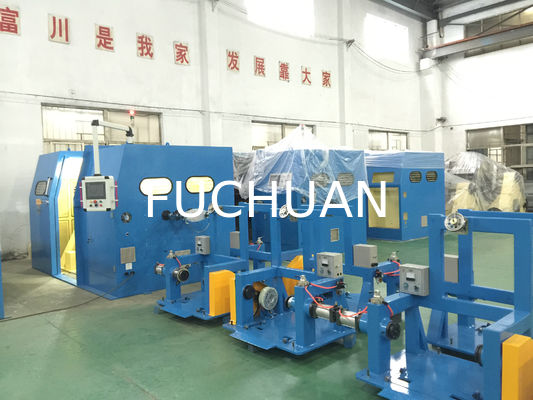

آلة جدل الأسلاك مزدوجة الالتواء من فوتشوان للأسلاك الأساسية، ماكينات جدل الأسلاك العادية
تفاصيل سريعة:
سلسلة FUCHUAN® للموديل B لآلة جدل الأسلاك العادية عالية السرعة وآلة الجدل مزدوجة الالتواء
تكنولوجيا يابانية، صُنع في الصين
منتج جديد، يُستخدم بشكل أساسي لجدل الأسلاك الكهربائية وأسلاك السيارات والموصلات الأخرى ذات مساحة المقطع العرضي الصغيرة.
الخصائص:
أ). استخدام نظام PLC، وجهاز سحب بقابض التخلفية مستورد من ألمانيا، ومستشعر شد لضمان شد مستقر وجودة عالية لجدل الأسلاك، خاصة للخطوط المشدودة عالية الجودة.
ب). استخدام قوس من ألياف الكربون، عالي الصلابة، مقاوم للتشوه، قليل الصدمات، خفيف الوزن، يقلل من احتكاك الهواء للحصول على موصلات عالية الجودة؛
ج). استخدام محرك سير متزامن، يكفي استبدال عجلة التوجيه لتغيير مسافة الجدل، سهل التشغيل.
د). استخدام عمود الدوران لحساب الأمتار، بنسبة خطأ 0.01% فقط لأسلاك وكابلات معينة.
هـ). استخدام PLC لتزييت محامل عمود الدوران تلقائيًا، وتجنب حقن كميات زائدة أو ناقصة من الشحم. التخلص من الضوضاء غير الطبيعية والتآكل، وخفض تكلفة الصيانة.
المواصفات:
| طرازات المعدات | FC-800B | FC-1000B | FC-1250C | FC-1600B | |
| استخدامات الجدل | يُستخدم لجدل أسلاك الطيران والفضاء، والمعدات الطبية، والهواتف المحمولة والموصلات الفائقة (أكثر من سبعة أسلاك نحاسية عارية، وأسلاك قصديرية، وأسلاك مكسوة بالفضة، وأسلاك مطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية. | ||||
| قطر السلك الفردي (مم) | 0.38-1.70 | 0.3-2.14 | 0.5-2.52 | 0.5-2.52 | |
| مساحة مقطع الجدل (مم²) | 1.0-16 | 6.0-25.0 | 10.0-35.0 | 10.0-50.0 | |
| قطر السلك الفردي للقلب (مم) | 1.0-4.0 | 2.0-4.0 | 3.0-6.0 | 3.0-6.0 | |
| القطر الخارجي لجدل السلك الأساسي (مم) | 2.0-8.0 | 4.0-10.0 | 6.0-12.0 | 6.0-15.0 | |
| خطوة الجدل (مم) | 6.3-52.3 (24 فئة) | 35-149 (20 فئة) | 41-155 (20 فئة) | 60-260 (20 فئة) | |
| اتجاه الجدل | اختياري لليمين أو لليسار | ||||
| القطر الخارجي * القطر الداخلي * العرض الخارجي | OD800 ID80 H600 | OD1000 ID80 H755 |
OD1250 ID80 H950 |
OD1600 ID80 H1180 |
|
| السرعة القصوى للدوران | 1600 دورة في الدقيقة (3000 لفة) | 1000 دورة في الدقيقة (2000 لفة) | 2400 دورة في الدقيقة (4800 لفة) | 1500 دورة في الدقيقة (3000 لفة) | |
| قدرة المحرك الرئيسي | 15 كيلو واط | 18.5 كيلو واط | 22 كيلو واط | 30 كيلو واط | |
| قدرة العاكس (الإنفرتر) | 15 كيلو واط | 18.5 كيلو واط | 22 كيلو واط | 30 كيلو واط | |
| طريقة التحكم في الشد | شاشة تعمل باللمس + PLC + قابض مسحوق مغناطيسي، لضمان ثبات الشد من البكرة الفارغة وحتى الممتلئة | ||||
| قابض مسحوق مغناطيسي | 10 كجم ثقلي | 20 كجم ثقلي | 30 كجم ثقلي | 40 كجم ثقلي | |
| الحماية |
فرملة/توقف تلقائي 1) انقطاع السلك في الداخل والخارج 2) الوصول إلى الطول المحدد مسبقًا |
||||
| وضع الفرملة | فرملة كهرومغناطيسية | ||||
| طريقة التوجيه العرضي | دحرجة السلك بوحدات دفع حلقية، مع إمكانية تعديل خطوة وعرض اللف | ||||
| وضع التشغيل | تشغيل عبر شاشة اللمس | ||||
| الأبعاد (مم) | 4600 طول 2000 عرض 2000 ارتفاع | 4000 طول 2200 عرض 2100 ارتفاع | 4500 طول 2600 عرض 2500 ارتفاع | 5000 طول 3000 عرض 3000 ارتفاع | |
