تفاصيل المنتج:
|
| اللون: | السماء الزرقاء | تناول البكرة: | DIA 500 مم |
|---|---|---|---|
| تناسب الأسلاك النحاسية: | 0.08 مم - 0.45 مم | الأسلاك: | أسلاك نحاسية عارية وأسلاك معلبة وأسلاك مغلفة بالفضة وأسلاك مطلية بالمينا |
| اتجاه وضع: | حر لليسار أو لليمين | وضعية التشغيل: | تشغيل شاشة اللمس |
| قطر السلك: | 0.08-0.45 ملم | منطقة الجدل: | 0.05-2.5 ملم2 |
| مجموعة الملعب: | 6.3-52.3 ملم، 24 منطقة | السرعة القصوى: | 3000 دورة في الدقيقة (6000 تطور) |
| قوة المحرك الرئيسي: | 5.5 كيلو واط | السيطرة على التوتر: | شاشة لمسة + PLC |
| مادة القوس: | ألياف الكربون | طلب: | الفضاء الجوي والأسلاك الطبية |
| إبراز: | آلة تجميع,(سلك (بانشر,معدات الالتواء |
||

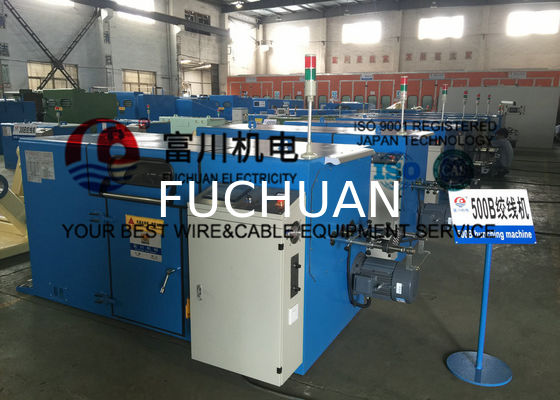

FUCHUAN ماكينة جدل الأسلاك النحاسية العادية لتطبيقات الفضاء لقطر فردي من 0.08 إلى 0.45
تفاصيل سريعة:
الاستخدام: تُستخدم لجدل أسلاك تطبيقات الفضاء، والمعدات الطبية، والهواتف المحمولة والموصلات الفائقة (أكثر من سبعة أسلاك من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المغلفة بالفضة، والأسلاك المطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية.
الخصائص:
تكنولوجيا يابانية، صُنع في الصين
منتج جديد، يُستخدم بشكل أساسي لجدل الأسلاك الكهربائية وأسلاك السيارات وغيرها من الموصلات ذات مساحات المقاطع العرضية الصغيرة.
1.1. سرعة دوران عالية، تصل كحد أقصى إلى 2600 دورة في الدقيقة، وهي 1.6 مرة مقارنة بالسرعة العادية (1600 دورة في الدقيقة)؛
1.2. استخدام نظام PLC، وجهاز سحب بقابض التخلف المغناطيسي مستورد من ألمانيا، ومستشعر شد لضمان ثبات الشد وجودة الجدل العالية للأسلاك، لا سيما للخطوط المشدودة عالية الجودة.
1.3. استخدام قوس من ألياف الكربون، وصلابة قوية، ومقاوم للتشوه، وصدمات خفيفة، ووزن خفيف، وتقليل احتكاك الهواء للحصول على موصلات عالية الجودة؛
1.4 1.5. استخدام عمود دوران لحساب الأمتار، بنسبة خطأ 0.01% فقط لـ
1.5. استخدام محرك سير متزامن، يكفي فقط استبدال عجلة التوجيه لتغيير مسافة الجدل، سهل التشغيل.
1.6. استخدام PLC لتزييت محمل عمود الدوران تلقائيًا، وتجنب حقن الكثير أو القليل من الشحم. التخلص من الضوضاء غير الطبيعية والتآكل، وخفض تكاليف الصيانة.
المواصفات:
| طرازات المعدات | FC-500B-9 | FC-650B | FC-650C | FC-800B | |
| استخدام الجدل | تُستخدم لجدل أسلاك تطبيقات الفضاء، والمعدات الطبية، والهواتف المحمولة والموصلات الفائقة (أكثر من سبعة أسلاك من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المغلفة بالفضة، والأسلاك المطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية. | ||||
| قطر السلك الفردي (مم) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| مساحة مقطع الجدل (مم²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| قطر السلك الفردي للقلب (مم) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| القطر الخارجي لجدل السلك الأساسي (مم) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| خطوة الجدل (مم) | 6.3-52.3 (24 فئة) | 11.6-100 (34 فئة) | 11.6-100 (34 فئة) | 23-147 (20 فئة) | |
| اتجاه الجدل | اختياري لليمين أو اليسار | ||||
| القطر الخارجي * التجويف * العرض الخارجي | OD500 ID56 H375 | OD630 ID56 H475 | OD630 ID56 H475 | OD800 ID80 H600 | |
| أقصى سرعة دوران | 3000 دورة في الدقيقة (6000 لفة) | 2000 دورة في الدقيقة (4000 لفة) | 2400 دورة في الدقيقة (4800 لفة) | 1500 دورة في الدقيقة (3000 لفة) | |
| قدرة المحرك الرئيسي | 5.5 كيلوواط | 7.5 كيلوواط | 11 كيلوواط | 15 كيلوواط | |
| قدرة العاكس (الإنفرتر) | 5.5 كيلوواط | 7.5 كيلوواط | 11 كيلوواط | 15 كيلوواط | |
| طريقة التحكم في الشد | شاشة تعمل باللمس + PLC + قابض مسحوق مغناطيسي، لضمان شد ثابت من البكرة الفارغة حتى الممتلئة | ||||
| قابض المسحوق المغناطيسي | 1.2 كجم ثقلي | 5 كجم ثقلي | 2.5 كجم ثقلي | 10 كجم ثقلي | |
| الحماية | فرملة/توقف تلقائي 1) عند انقطاع السلك الداخلي أو الخارجي | ||||
| وضع الفرملة | فرملة كهرومغناطيسية | ||||
| طريقة التحريك الجانبي (التوزيع) | لف السلك بوحدات دفع حلقية، مع إمكانية تعديل خطوة وعرض اللف | ||||
| وضع التشغيل | تشغيل بواسطة شاشة اللمس | ||||
| الأبعاد (مم) | 2680 طول × 1250 عرض × 1500 ارتفاع | 3300 طول × 1550 عرض × 1800 ارتفاع | 3300 طول × 1550 عرض × 1800 ارتفاع | 4600 طول × 2000 عرض × 2000 ارتفاع | |
