تفاصيل المنتج:
|
| motor power: | 15kw | Color: | sky blue |
|---|---|---|---|
| magnetic powder clutch: | 10kgf | brake mode: | electromagnetic brake |
| operation mode: | touch screen operation | Fit for bobbin: | DIA 800mm |
| Single Wire Dia: | 0.38mm-1.70mm | Fitable Wire: | core wire/bare copper wire,tinned wire,silver jacketed wires |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.38-1.7 ملم |
| منطقة الجدل: | 1.0-16 ملم2 | السرعة القصوى: | 1600 دورة في الدقيقة (3200 تطور) |
| المحرك الرئيسي: | 15 كيلو واط | أنواع الأسلاك: | سلك معلب |
| إبراز: | مزدوجة تويست بانشر,آلة تجميع,معدات الالتواء |
||

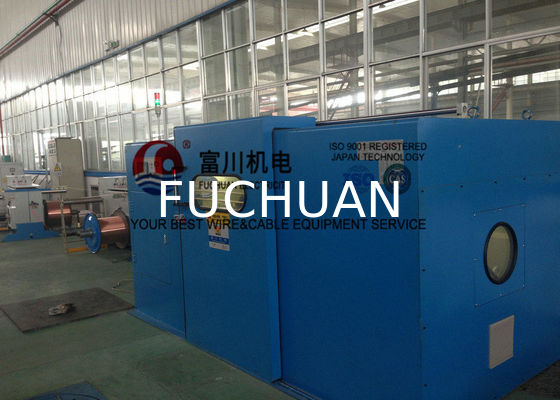

ماكينة تجميع وجدل الأسلاك المقصدرة مزدوجة الالتواء من Fuchuan، ماكينات جدل للموصلات
تفاصيل سريعة:
سلسلة FUCHUAN® للطراز B، ماكينة تجميع الأسلاك العادية عالية السرعة وماكينة تجميع مزدوجة الالتواء
تكنولوجيا يابانية، صُنع في الصين
منتج مطور حديثاً، يُستخدم بشكل أساسي لجدل الأسلاك الكهربائية وأسلاك السيارات وغيرها من الموصلات ذات مساحة المقطع الصغيرة.
الخصائص:
أ. استخدام نظام PLC، وجهاز سحب بقابض تخلفي (Hysteresis) مستورد من ألمانيا، ومستشعر شد لضمان ثبات الشد وجودة عالية لجدل الأسلاك، وخاصة للأسلاك المحكمة عالية الجودة.
ب. استخدام قوس من ألياف الكربون، وصلابة قوية، ومقاومة للتشوه، وصدمات خفيفة، ووزن خفيف، وتقليل احتكاك الهواء للحصول على جودة عالية للموصلات؛
ج. استخدام محرك سير متزامن، يكفي استبدال عجلة التوجيه لتغيير مسافة خطوة الجدل، سهل التشغيل.
د. استخدام عمود الدوران (المغزل) لحساب الأمتار، بنسبة خطأ 0.01% فقط لأسلاك وكابلات معينة.
هـ. استخدام نظام PLC للتزييت التلقائي لمحامل عمود الدوران، لتجنب حقن كمية زائدة أو قليلة جداً من الشحم. التخلص من الضوضاء غير الطبيعية والتآكل، وتخفيض تكلفة الصيانة.
المواصفات:
| طرازات المعدات | FC-500B | FC-650B | FC-650C | FC-800B | |
| استخدامات الجدل | تُستخدم لجدل أسلاك صناعات الطيران والفضاء، والمعدات الطبية، والهواتف المحمولة، والموصلات الفائقة الدقة (أكثر من سبعة أسلاك نحاسية مجردة، وأسلاك مقصدرة، وأسلاك مغلفة بالفضة، وأسلاك مطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية. | ||||
| قطر السلك المفرد (مم) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| مساحة مقطع الجدل (مم²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| قطر السلك المفرد للسلك الأساسي (مم) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| القطر الخارجي لجدل السلك الأساسي (مم) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| خطوة الجدل (مم) | 6.3-52.3 (24 فئة) | 11.6-100 (34 فئة) | 11.6-100 (34 فئة) | 23-147 (20 فئة) | |
| اتجاه الجدل | اختياري لليمين أو اليسار | ||||
| القطر الخارجي * التجويف * العرض الخارجي | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| أقصى سرعة دوران | 3000 دورة في الدقيقة (6000 لفة) | 2000 دورة في الدقيقة (4000 لفة) | 2400 دورة في الدقيقة (4800 لفة) | 1500 دورة في الدقيقة (3000 لفة) | |
| قدرة المحرك الرئيسي | 5.5 كيلوواط | 7.5 كيلوواط | 11 كيلوواط | 15 كيلوواط | |
| قدرة العاكس (الإنفرتر) | 5.5 كيلوواط | 7.5 كيلوواط | 11 كيلوواط | 15 كيلوواط | |
| طريقة التحكم في الشد | شاشة تعمل باللمس + PLC + قابض مسحوق مغناطيسي، لضمان ثبات الشد من البكرة الفارغة حتى الممتلئة | ||||
| قابض المسحوق المغناطيسي | 1.2 كجم قوة | 5 كجم قوة | 2.5 كجم قوة | 10 كجم قوة | |
| الحماية |
فرملة/توقف تلقائي 1) عند انقطاع السلك الداخلي والخارجي 2) عند الوصول إلى الطول المحدد مسبقاً |
||||
| وضع الفرملة | فرامل كهرومغناطيسية | ||||
| طريقة التوجيه العرضي (الرص) | لف السلك بوحدات دفع حلقية، مع إمكانية ضبط خطوة اللف وعرضه | ||||
| وضع التشغيل | تشغيل عبر شاشة اللمس | ||||
| الأبعاد (مم) | 2680 طول 1250 عرض 1500 ارتفاع | 3300 طول 1550 عرض 1800 ارتفاع | 3300 طول 1550 عرض 1800 ارتفاع | 4600 طول 2000 عرض 2000 ارتفاع | |
