تفاصيل المنتج:
|
| Color: | sky blue or apple green | Take up bobbin: | diameter 630 mm |
|---|---|---|---|
| Stranding Section Area: | 0.35-6mm2 | Wire: | bare copper wires, tinned wires, silver jacketed wires and enameled wires,double twisting for core wires. |
| Direction of lay: | Free to left or right | Pitch: | 11.6-100mm(34classes) |
| machine power: | 7.5kw | operation mode: | plc touch screen |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.15-1.04 ملم |
| منطقة الجدل: | 0.35-6.0mm2 | السرعة القصوى: | 2000 دورة في الدقيقة (4000 تطور) |
| المحرك الرئيسي: | 7.5 كيلو واط | يتحكم: | PLC التلقائي |
| إبراز: | مزدوجة تويست بانشر,آلة تجميع,معدات الالتواء |
||

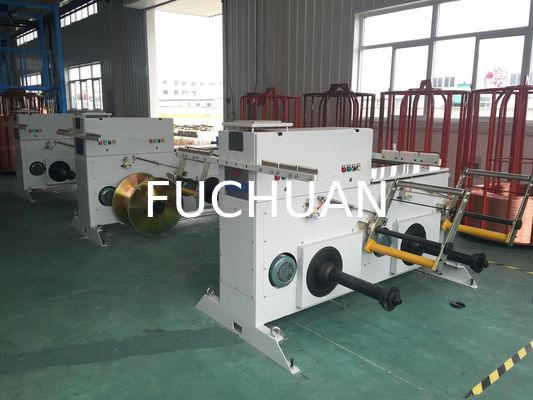

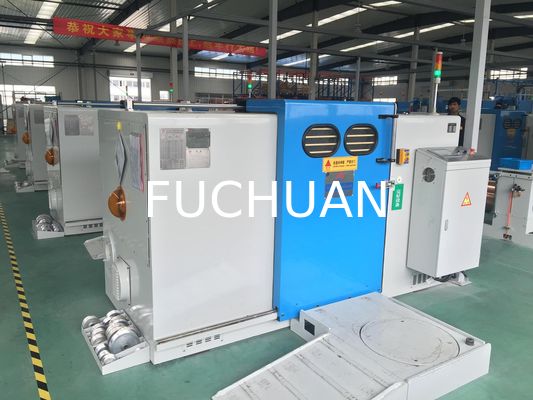

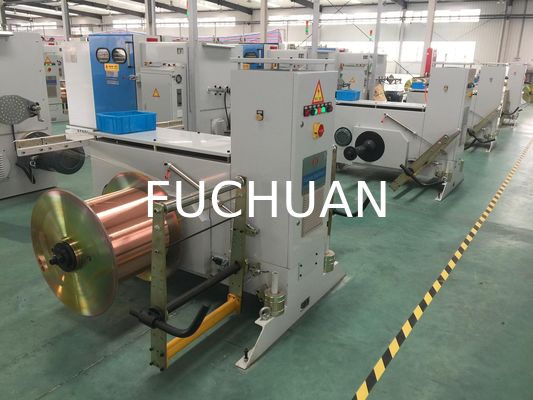

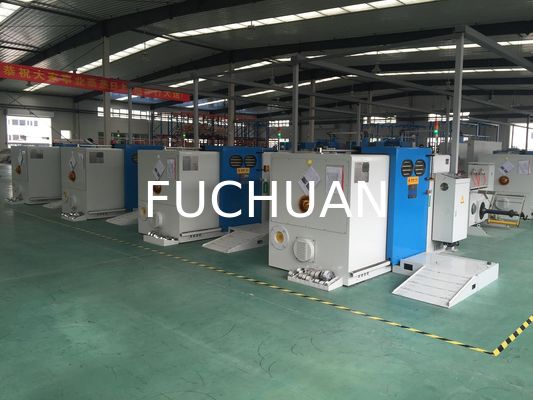

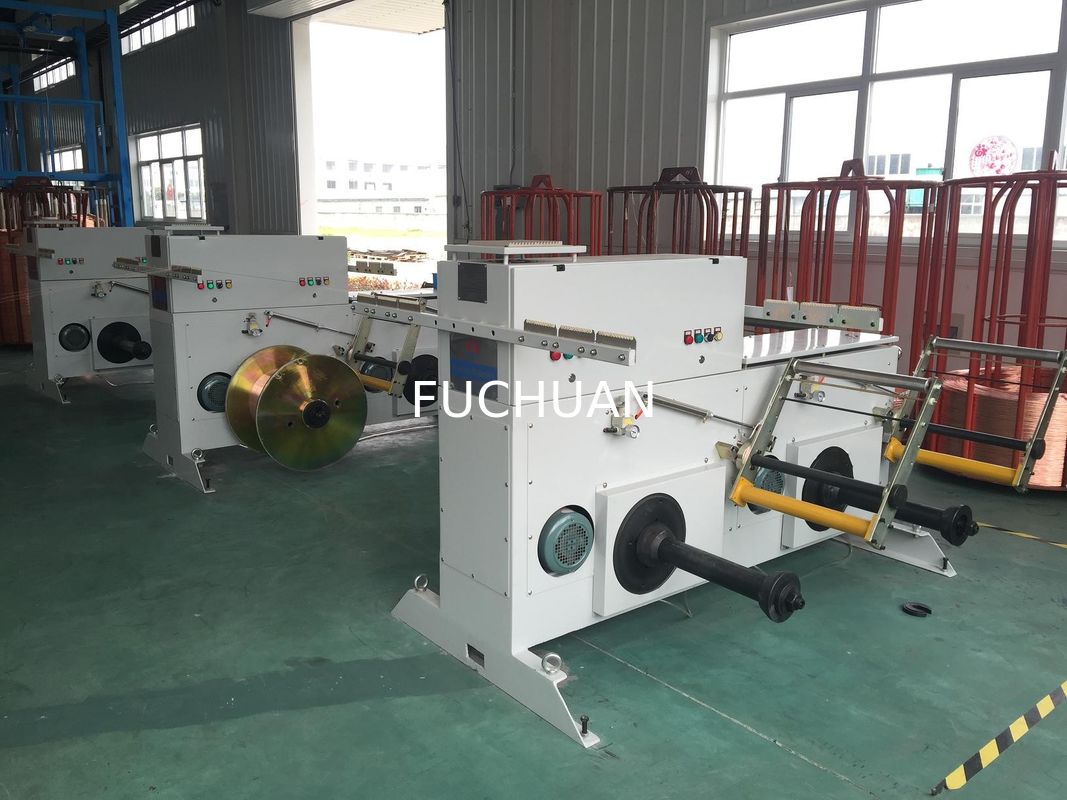

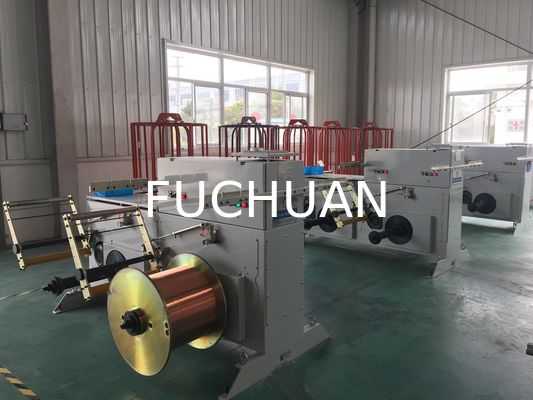

آلة لف مزدوجة من فوتشوان بلون أزرق سماوي مع قطر خارجي للسلك الأساسي من 1 إلى 6 مم
تفاصيل سريعة:
وصول جديد، يطبق بشكل أساسي على جدل الأسلاك الكهربائية وأسلاك السيارات والموصلات الأخرى ذات المساحة المقطعية الصغيرة.
الخصائص:
تكنولوجيا يابانية، منتج في الصين
1. سرعة دوران عالية، تصل إلى 2600 دورة في الدقيقة، وهي 1.6 مرة من الطبيعي (1600 دورة في الدقيقة)؛
2. استخدام وحدة تحكم منطقية قابلة للبرمجة (PLC)، جهاز لف قابض مغناطيسي مستورد من ألمانيا، يضمن مستشعر الشد الشد المستقر وجودة جدل الأسلاك العالية، خاصة للخطوط الضيقة عالية الجودة.
3. استخدام ذراع من ألياف الكربون، صلابة قوية، مقاومة للتشوه، صدمة صغيرة، وزن خفيف، يقلل من احتكاك الهواء لجودة الموصلات العالية؛
4. استخدام محرك حزام متزامن، فقط استبدل عجلة التوجيه لتغيير مسافة اللف، سهل التشغيل.
5. استخدام المغزل لحساب الأمتار، خطأ 0.01% فقط لسلك وكابل معين.
6. استخدام وحدة تحكم منطقية قابلة للبرمجة (PLC) لتزييت محامل المغزل تلقائيًا، وتجنب حقن الكثير أو القليل جدًا من الشحم. التخلص من الضوضاء غير الطبيعية والتآكل، وتقليل تكاليف الصيانة.
المواصفات:
| موديلات المعدات | FC-500B | FC-650B | FC-650C | FC-800B | |
| استخدام اللف | يطبق على لف الطائرات، المعدات الطبية، الهواتف المحمولة والموصلات الفائقة (أكثر من سبع قطع من أسلاك النحاس العارية، الأسلاك المطلية بالقصدير، الأسلاك المطلية بالفضة والأسلاك المطلية بالمينا)، اللف المزدوج للأسلاك الأساسية. | ||||
| قطر السلك الفردي (مم) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| مساحة مقطع الجدل (مم²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| قطر السلك الأساسي الفردي (مم) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| القطر الخارجي للسلك الأساسي المجدول (مم) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| الخطوة (مم) | 6.3-52.3 (24 فئة) | 11.6-100 (34 فئة) | 11.6-100 (34 فئة) | 23-147 (20 فئة) | |
| اتجاه اللف | اختياري لليمين أو اليسار | ||||
| القطر الخارجي * التجويف * العرض الخارجي | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| أقصى سرعة دوران | 3000 دورة في الدقيقة (6000 لفة) | 2000 دورة في الدقيقة (4000 لفة) | 2400 دورة في الدقيقة (4800 لفة) | 1500 دورة في الدقيقة (3000 لفة) | |
| قوة المحرك الرئيسي | 5.5 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 15 كيلو واط | |
| قوة العاكس | 5.5 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 15 كيلو واط | |
| طريقة التحكم في الشد | شاشة لمس + PLC + قابض مسحوق مغناطيسي، يضمن الشد الثابت من بكرة فارغة إلى ممتلئة | ||||
| قابض مسحوق مغناطيسي | 1.2 كجم قوة | 5 كجم قوة | 2.5 كجم قوة | 10 كجم قوة | |
| الحماية |
فرملة/توقف تلقائي 1) انقطاع السلك من الداخل والخارج 2) الوصول إلى الطول المحدد مسبقًا |
||||
| وضع الفرملة | فرامل كهرومغناطيسية | ||||
| طريقة الاجتياح | لف الأسلاك بوحدات دفع حلقية، يمكن تعديل خطوة اللف وعرضه | ||||
| وضع التشغيل | تشغيل شاشة اللمس | ||||
| الأبعاد (مم) | 2680 طول × 1250 عرض × 1500 ارتفاع | 3300 طول × 1550 عرض × 1800 ارتفاع | 3300 طول × 1550 عرض × 1800 ارتفاع | 4600 طول × 2000 عرض × 2000 ارتفاع | |
