تفاصيل المنتج:
|
| Color: | sky blue | Take up bobbin: | diameter 300mm |
|---|---|---|---|
| Fit wire diameter: | 0.03mm-0.18mm | Wire: | alloy wires, tinned wires, silver jacketed wires and enamelled wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| قطر السلك: | 0.03-0.32 ملم | منطقة الجدل: | 0.0049-1.0 مم2 |
| طلب: | الفضاء الجوي، المعدات الطبية | أنواع الأسلاك: | سلك معلب |
| سمات: | التوتر المستمر، والسرعة العالية | خطأ في العداد: | أقل من 0.01 ٪ |
| إبراز: | إعصار الأسلاك,آلة اللف,ملفوف ملتوي |
||

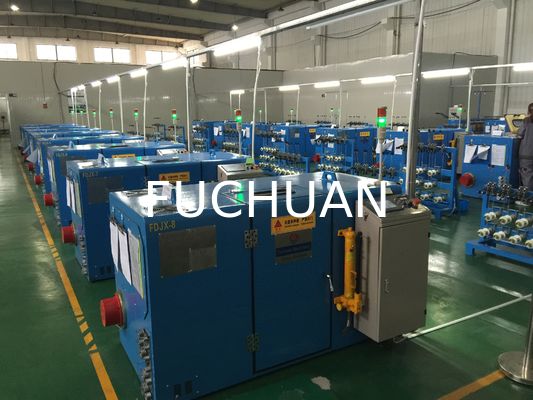

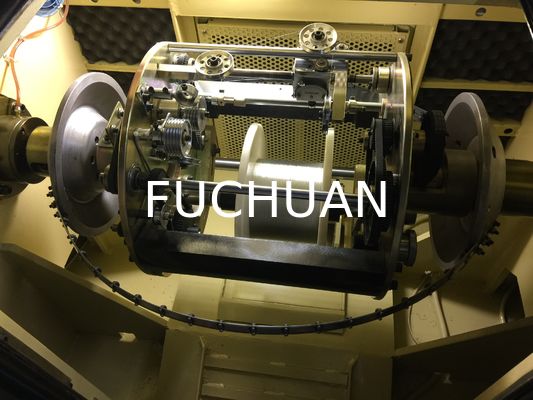

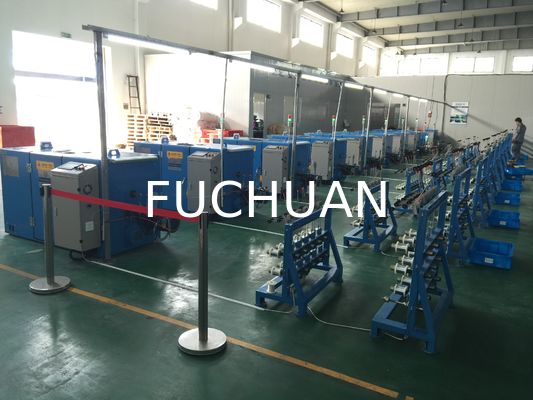

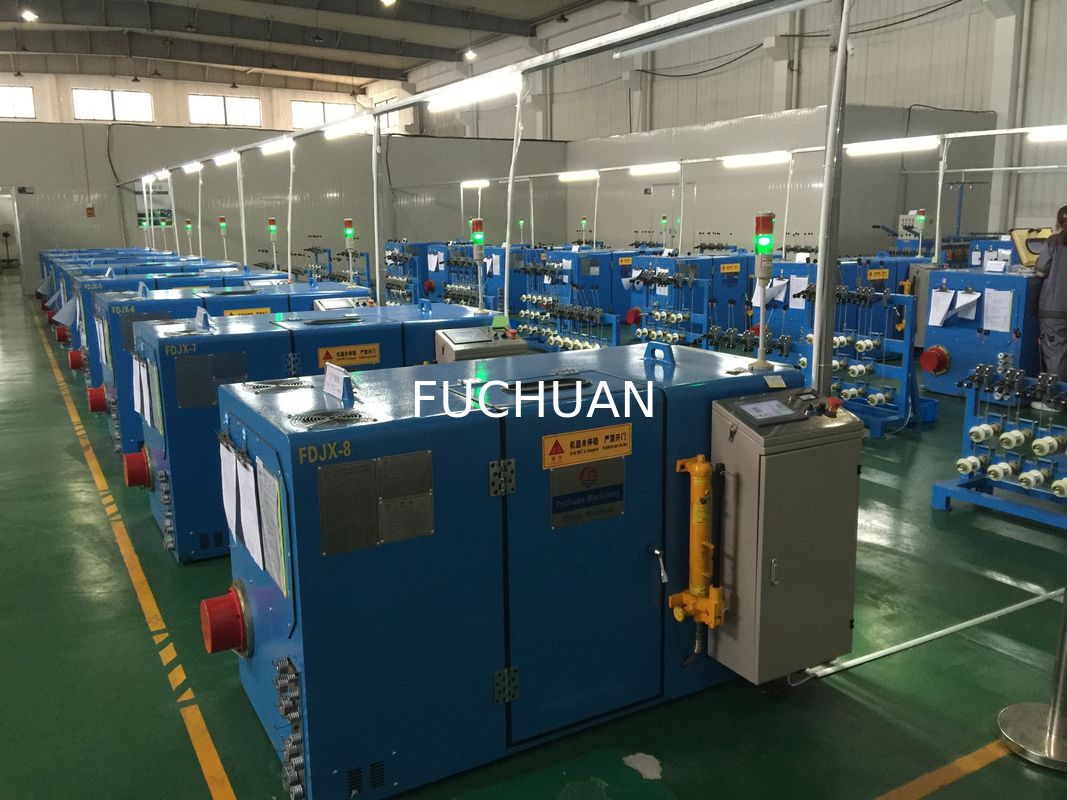

آلة تجديل الأسلاك فائقة الدقة Fuchuan FC-250B مع مساحة مقطع التجديل من 0.0049 إلى 0.3 مم مربع
تفاصيل سريعة:
تنطبق على تجميع الأسلاك فائقة الدقة في مجال الطيران، والأجهزة الطبية، والهواتف المحمولة، وأجهزة الكمبيوتر المحمولة، والموصلات فائقة الدقة (أكثر من سبع قطع من أسلاك السبائك، والأسلاك المطلي بالقصدير، والأسلاك المغلفة بالفضة، والأسلاك المطلية بالمينا).
الخصائص:
1. سرعة إنتاج عالية، توتر ثابت من بكرة فارغة إلى ممتلئة، خاصة للأسلاك المجدولة عالية الجودة.
2. استخدام عمود لحساب الأمتار، خطأ أقل من 0.01% لسلك وكابل معين.
3. مع آلة تغذية نشطة خلفية FC-100 لتحقيق التجميع بدلاً من التجديل.
4. خاصة لتجديل مساحة المقطع العرضي الصغيرة.
5. استخدام محرك حزام متزامن،
6. تغيير عجلة التوجيه لتغيير مسافة اللفة، سهل التشغيل.
المواصفات:
| موديلات المعدات | FC-200B | FC-250B | FC-300B | FC-400B | |
| استخدام التجديل | تنطبق على تجميع الأسلاك فائقة الدقة في مجال الطيران، والأجهزة الطبية، والهواتف المحمولة، وأجهزة الكمبيوتر المحمولة، والموصلات فائقة الدقة (أكثر من سبع قطع من أسلاك السبائك، والأسلاك المطلي بالقصدير، والأسلاك المغلفة بالفضة، والأسلاك المطلية بالمينا). | ||||
| قطر السلك المفرد (مم) | 0.016～0.08 | 0.03～0.18 | 0.05～0.28 | 0.05～0.32 | |
| مساحة مقطع التجديل (مم²) | 0.0014～0.035 | 0.0049～0.3 | 0.0137～0.45 | 0.0137～1.0 | |
| الخطوة (مم) | 0.8～4.0 (14 فئة) | 0.8~10.8 (24 فئة) | 1.6～21.6 (24 فئة) | 3.1～33.3 (24 فئة) | |
| اتجاه اللفة | حر لليمين أو لليسار | ||||
|
بكرة الاستلام (مم) القطر الخارجي * التجويف * العرض الخارجي |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| السرعة القصوى للدوران (دورة في الدقيقة) | 5000 دورة في الدقيقة (10000 لفة في الدقيقة) | 4000 دورة في الدقيقة (8000 لفة في الدقيقة) | 3500 دورة في الدقيقة (7000 لفة في الدقيقة) | 3500 دورة في الدقيقة (7000 لفة في الدقيقة) | |
| قوة المحرك الرئيسي | 2.2 كيلو واط | 3.7 كيلو واط | 3.7 كيلو واط | 3.7 كيلو واط | |
| قوة العاكس | 2.2 كيلو واط | 3.7 كيلو واط | 3.7 كيلو واط | 3.7 كيلو واط | |
| التحكم في التوتر | شاشة لمس + PLC + قابض مسحوق مغناطيسي، يضمن التوتر الثابت من بكرة فارغة إلى ممتلئة | ||||
| قابض مسحوق مغناطيسي | 0.05 كجم قوة | 0.3 كجم قوة | 0.6 كجم قوة | 0.6 كجم قوة | |
| الحماية |
فرملة/إيقاف تلقائي 1) انقطاع السلك من الداخل والخارج 2) الوصول إلى الطول المحدد مسبقًا |
||||
| وضع الفرملة | فرامل كهرومغناطيسية | ||||
| طريقة الاجتياح | لف السلك بوحدات دفع حلقية، يمكن تعديل خطوة اللف وعرضه | ||||
| وضع التشغيل | تشغيل شاشة اللمس | ||||
| الأبعاد الطول*العرض*الارتفاع | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
