تفاصيل المنتج:
|
| Color: | sky blue | Take up bobbin: | diameter 630mm |
|---|---|---|---|
| Fit Stranding Section Area: | 0.3mm-4mm | Wire: | bare copper wires, tinned wires, silver jacketed wires and enameled wires),double twisting for core wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| قطر السلك: | 0.12-0.52 ملم | منطقة الجدل: | 0.30-4.0 ملم2 |
| سلك الأسلك الأساسي: | 0.5-2.0 مم | مجموعة الملعب: | 11.6-100 ملم، 34 فئة |
| السرعة القصوى: | 2400 دورة في الدقيقة (4800 تطور) | المحرك الرئيسي: | 11 كيلو واط |
| السيطرة على التوتر: | شاشة تعمل باللمس + PLC + القابض | القابض المغناطيسي: | 2.5 كجم |
| وضع الفرامل: | الفرامل الكهرومغناطيسية | ||
| إبراز: | إعصار الأسلاك,آلة اللف,ملفوف ملتوي |
||

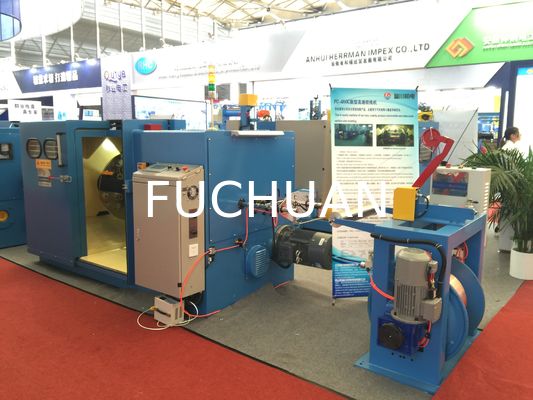

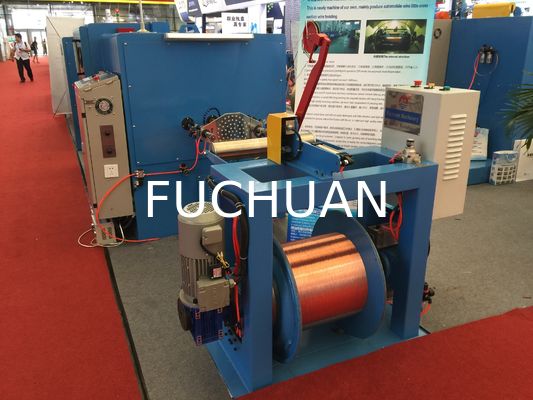

آلة تجديل الأسلاك العادية Fuchuan FC-650C مع مساحة قسم جدل من 0.3 إلى 4 مم مربع
تفاصيل سريعة:
تطبق على تجديل الأسلاك الفضائية، والمعدات الطبية، والهواتف المحمولة، والموصلات الفائقة (أكثر من سبع قطع من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المطلية بالفضة، والأسلاك المطلية بالمينا)، تجديل مزدوج للأسلاك الأساسية.
الخصائص:
تكنولوجيا يابانية، منتج في الصين
وصول جديد، يطبق بشكل أساسي على جدل الأسلاك الكهربائية وأسلاك السيارات وموصلات الأقسام الصغيرة الأخرى.
1. سرعة دوران عالية، تصل إلى 2600 دورة في الدقيقة، وهي 1.6 مرة من السرعة العادية (1600 دورة في الدقيقة)؛
2. استخدام وحدة تحكم منطقية قابلة للبرمجة (PLC)، وجهاز لف قابض التباطؤ مستورد من ألمانيا، ومستشعر شد يضمن شدًا ثابتًا وجودة جدل عالية للأسلاك، خاصة للخطوط الضيقة عالية الجودة.
3. استخدام قوس ألياف الكربون، وصلابة قوية، وعدم سهولة التحول، وصدمة صغيرة، ووزن خفيف، وتقليل الاحتكاك الهوائي لجودة عالية للموصلات؛
4. استخدام محرك حزام متزامن، فقط استبدال عجلة التوجيه لتغيير مسافة اللفة، سهل التشغيل.
5. استخدام المغزل لحساب الأمتار، خطأ 0.01% فقط لسلك وكابل معين.
6. استخدام وحدة تحكم منطقية قابلة للبرمجة (PLC) لتزييت محامل المغزل تلقائيًا، وتجنب حقن الكثير أو القليل جدًا من الشحم. التخلص من الضوضاء غير الطبيعية والتآكل، وتقليل تكاليف الصيانة.
المواصفات:
| موديلات المعدات | FC-500B | FC-650B | FC-650C | FC-800B | |
| استخدام التجديل | تطبق على تجديل الأسلاك الفضائية، والمعدات الطبية، والهواتف المحمولة، والموصلات الفائقة (أكثر من سبع قطع من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المطلية بالفضة، والأسلاك المطلية بالمينا)، تجديل مزدوج للأسلاك الأساسية. | ||||
| قطر السلك الفردي (مم) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| مساحة قسم الجدل (مم²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| قطر السلك الفردي للأسلاك الأساسية (مم) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| القطر الخارجي للأسلاك الأساسية المجدولة (مم) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| الخطوة (مم) | 6.3-52.3 (24 فئة) | 11.6-100 (34 فئة) | 11.6-100 (34 فئة) | 23-147 (20 فئة) | |
| اتجاه اللفة | اختياري لليمين أو اليسار | ||||
| القطر الخارجي * التجويف * العرض الخارجي | OD500 ID56 H375 | OD630 ID56 H475 | OD630 ID56 H475 | OD800 ID80 H600 | |
| أقصى سرعة دوران | 3000 دورة في الدقيقة (6000 لفة) | 2000 دورة في الدقيقة (4000 لفة) | 2400 دورة في الدقيقة (4800 لفة) | 1500 دورة في الدقيقة (3000 لفة) | |
| قوة المحرك الرئيسي | 5.5 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 15 كيلو واط | |
| قوة العاكس | 5.5 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 15 كيلو واط | |
| طريقة التحكم في الشد | شاشة لمس + PLC + قابض مسحوق مغناطيسي، يضمن الشد الثابت من بكرة فارغة إلى ممتلئة | ||||
| قابض مسحوق مغناطيسي | 1.2 كجم قوة | 5 كجم قوة | 2.5 كجم قوة | 10 كجم قوة | |
| الحماية | فرملة/إيقاف تلقائي 1) انقطاع السلك من الداخل والخارج | ||||
| وضع الفرامل | فرامل كهرومغناطيسية | ||||
| طريقة الاجتياح | لف الأسلاك بوحدات دفع حلقية، يمكن تعديل خطوة العرض وعرض اللف | ||||

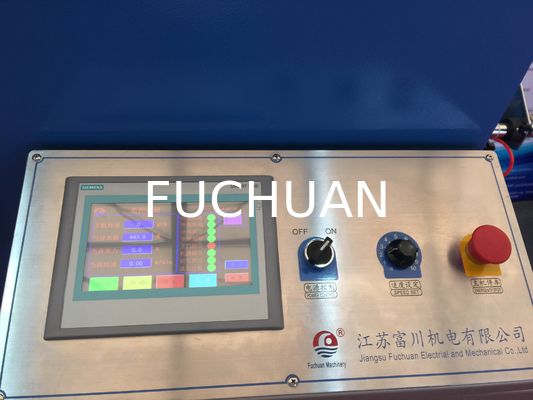

| وضع التشغيل | تشغيل شاشة اللمس | ||||
| الأبعاد (مم) | 2680 طول 1250 عرض 1500 ارتفاع | 3300 طول 1550 عرض 1800 ارتفاع | 3300 طول 1550 عرض 1800 ارتفاع | 4600 طول 2000 عرض 2000 ارتفاع | |
