تفاصيل المنتج:
|
| color: | sky blue or green | direction of lay: | S |
|---|---|---|---|
| max speed: | 4000rpm | fit for bobbin: | Diameter 250mm |
| Applied for wire: | copper wire/silver jacketed wire/enamelled wire | Applied for bobbin: | diameter 250mm bobbin |
| fit for wire: | alloy wire | نوع تويست: | مجموعة تويست مزدوجة |
| قطر السلك: | 0.03-0.18 ملم | المحرك الرئيسي: | 4.0 كيلو واط |
| اتجاه وضع: | وضع S | أنواع الأسلاك: | سبائك النحاس الأسلاك |
| لون: | السماء الزرقاء | ||
| إبراز: | إعصار الأسلاك,آلة اللف,آلة التشنج |
||

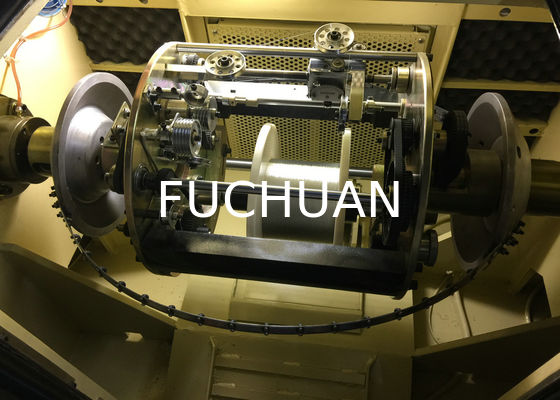

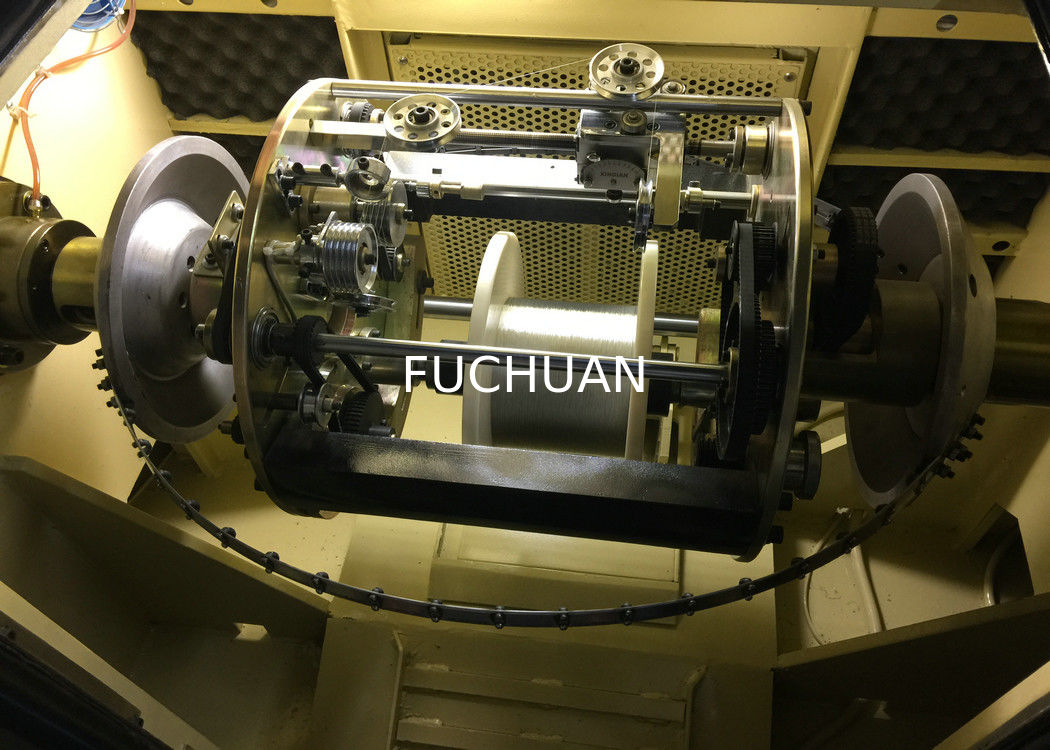

آلة جدل أسلاك النحاس السبائكي بسرعة 4000 دورة في الدقيقة، آلة جدل الأسلاك باتجاه S باللون الأزرق السماوي
تفاصيل سريعة:
بسرعة دوران عالية، وشد ثابت من البكرة الفارغة إلى البكرة الممتلئة، وبجودة فائقة
لجدل الأسلاك، يمكنها تحقيق التجميع الحزمي بدلاً من الجدل لتتوافق مع آلة التغذية ذات الجدل العكسي النشط FC-100. وتلبي متطلبات العملاء لجدل الأسلاك ذات مساحة المقطع العرضي الصغيرة، حيث تُدار الآلة بواسطة
حزام تزامن، ولا يتطلب الأمر سوى تغيير عجلة الكابستان لتغيير خطوة الجدل، سهلة التشغيل.
الخصائص:
1. قطر السلك المفرد: φ 0.03-φ0.12 مم
2. مساحة مقطع الجدل: 0.0049-0.079 مم²
3. خطوة الجدل: 0.8-5 مم
4. اتجاه الجدل: S
5. بكرة السحب: φ250*φ30*200 مم
6. أقصى سرعة دوران: 4000 (8000 لفة جدل)
7. قدرة المحرك الرئيسي: 3.7 كيلوواط
8. قدرة العاكس (الإنفرتر): 3.7 كيلوواط
9. طريقة التحكم في الشد: شاشة لمس + PLC + قابض مسحوق مغناطيسي، مما يضمن ثبات الشد من البكرة الفارغة إلى البكرة الممتلئة.
10. وضع التشغيل: شاشة لمس
المواصفات:
| طرازات المعدات | FC-200B | FC-250B | FC-300B | FC-400B | |
| استخدامات الجدل | تُستخدم لتجميع أسلاك الصناعات الجوفضائية، والأجهزة الطبية، والهواتف المحمولة، وأجهزة الكمبيوتر المحمولة، والموصلات فائقة الدقة (أكثر من سبعة أسلاك سبائكية، وأسلاك مطلية بالقصدير، وأسلاك مغلفة بالفضة، وأسلاك مطلية بالمينا). | ||||
| قطر السلك المفرد (مم) | 0.016～0.08 | 0.03～0.18 | 0.05～0.28 | 0.05～0.32 | |
| مساحة مقطع الجدل (مم²) | 0.0014～0.035 | 0.0049～0.3 | 0.0137～0.45 | 0.0137～1.0 | |
| خطوة الجدل (مم) | 0.8～4.0 (14 فئة) | 0.8~10.8 (24 فئة) | 1.6～21.6 (24 فئة) | 3.1～33.3 (24 فئة) | |
| اتجاه الجدل | حر إلى اليمين أو اليسار | ||||
|
بكرة السحب (مم) القطر الخارجي * التجويف * العرض الخارجي |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| أقصى سرعة دوران (دورة في الدقيقة) | 5000 دورة/دقيقة (10000 لفة/دقيقة) | 4000 دورة/دقيقة (8000 لفة/دقيقة) | 3500 دورة/دقيقة (7000 لفة/دقيقة) | 3500 دورة/دقيقة (7000 لفة/دقيقة) | |
| قدرة المحرك الرئيسي | 2.2 كيلوواط | 3.7 كيلوواط | 3.7 كيلوواط | 3.7 كيلوواط | |
| قدرة العاكس (الإنفرتر) | 2.2 كيلوواط | 3.7 كيلوواط | 3.7 كيلوواط | 3.7 كيلوواط | |
| التحكم في الشد | شاشة لمس + PLC + قابض مسحوق مغناطيسي، لضمان ثبات الشد من البكرة الفارغة إلى الممتلئة | ||||
| قابض المسحوق المغناطيسي | 0.05 كجم ثقلي | 0.3 كجم ثقلي | 0.6 كجم ثقلي | 0.6 كجم ثقلي | |
| الحماية |
فرملة/توقف تلقائي 1) انقطاع السلك الداخلي والخارجي 2) الوصول إلى الطول المحدد مسبقاً |
||||
| وضع الفرملة | فرملة كهرومغناطيسية | ||||
| طريقة حركة التوزيع (Traversing) | توجيه السلك بوحدات دفع حلقية، مع إمكانية تعديل خطوة اللف وعرضه | ||||
| وضع التشغيل | التشغيل عبر شاشة اللمس | ||||
| الأبعاد (الطول × العرض × الارتفاع) | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
