تفاصيل المنتج:
|
| Fit for wire: | 19pcs copper wires φ0.16mm - φ0.64mm in one time | Fit for bobbin: | diameter 800 mm |
|---|---|---|---|
| wire: | 19pcs of copper wire | tension control type: | magnetic tension |
| type: | computer control metal twisting machine | twisting usage: | 19pcs of copper wire |
| طلب: | 19 قطعة أسلاك مرنة | قطر السلك: | 0.16-0.64 ملم |
| منطقة الجدل: | 0.38-6.0 ملم2 | السرعة القصوى: | 2000 دورة في الدقيقة |
| إجمالي الطاقة: | 21 كيلو واط | أنواع الأسلاك: | سلك معلب |
| سمات: | يستبدل 200 أنبوب | ||
| إبراز: | إعصار الأسلاك,آلة اللف,ملفوف ملتوي |
||

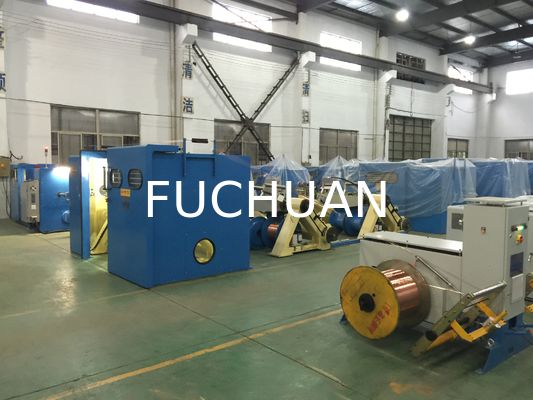

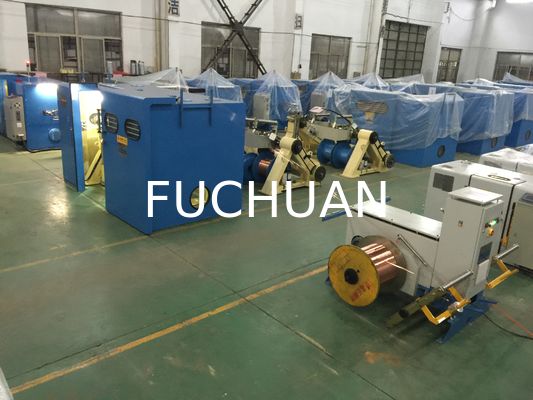

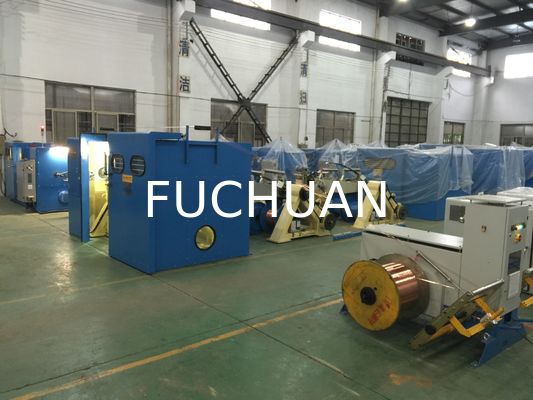

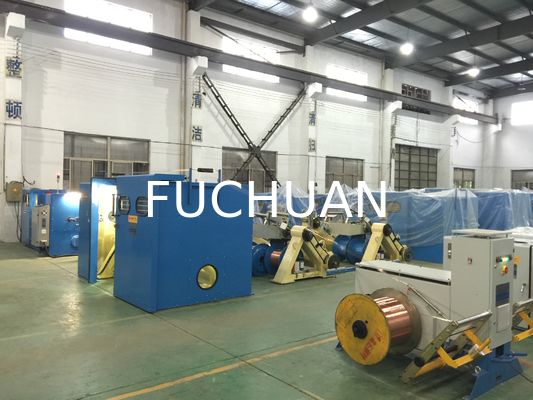

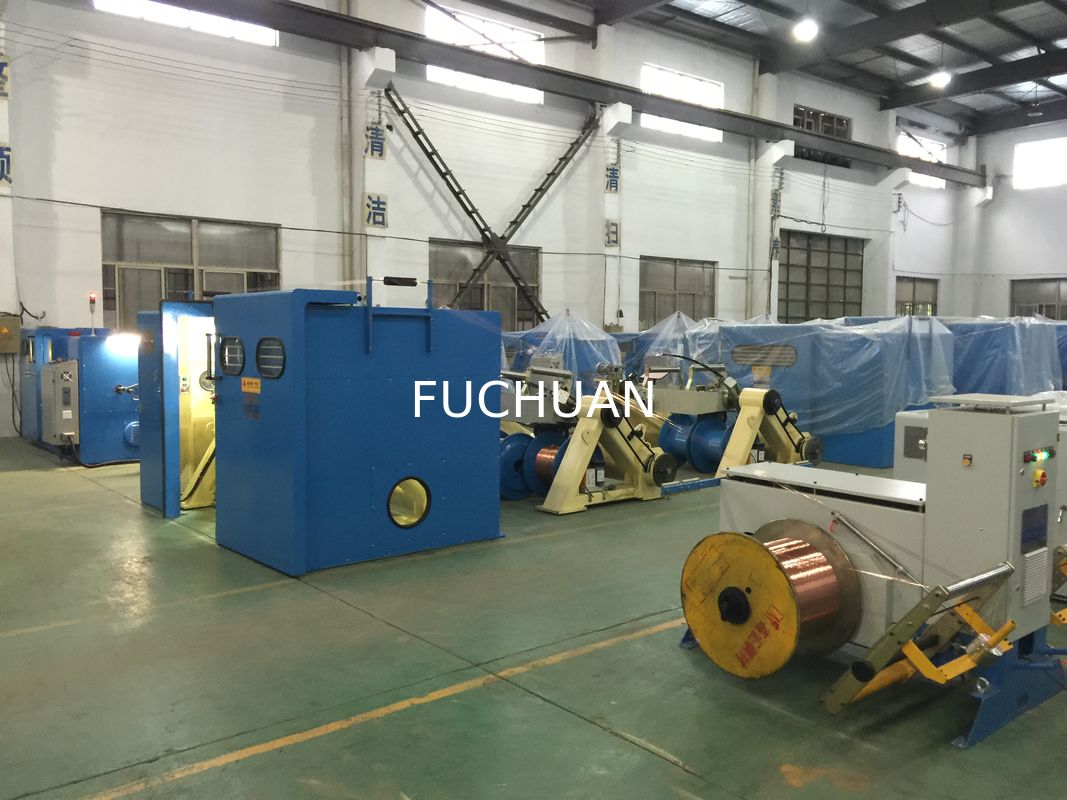

ماكينة جدل الأسلاك المرنة 19 سلكًا من FUCHUAN، ماكينة تجميع الأسلاك المقصدرة
تفاصيل سريعة:
سلسلة لماكينة تجميع 1+6+12 لـ 19 سلكًا نحاسيًا بقطر φ0.16 مم - φ0.64 مم دفعة واحدة
إنها أحدث ماكينة تم تطويرها. تحل هذه الماكينة محل ماكينة التجميع الأنبوبية طراز 200 بإنتاجية عالية (أعلى بـ 4.5 مرات من الماكينة الأنبوبية للتجميع العادي للموصلات 1+6+12) واستهلاك طاقة منخفض، ومساحة أرضية صغيرة، وضوضاء منخفضة ومزايا أخرى.
الخصائص:
منتج جديد، يحل محل ماكينة التجميع الأنبوبية طراز 200، ويتميز بإنتاجية عالية (4.5 أضعاف الماكينة الأنبوبية العادية للموصلات القياسية 1+6+12)، وموفر للطاقة، وصغير الحجم، ومنخفض الضوضاء، وما إلى ذلك.
|
طرازات المعدات |
1+6+12 (بكرة 630) |
FC-1+6+12 (بكرة 800) |
|
استخدام الجدل |
إنها مناسبة لتجميع 19 سلكًا نحاسيًا دفعة واحدة |
|
|
قطر السلك الفردي (مم) |
φ0.16-φ0.64 |
|
|
مساحة مقطع الجدل (مم²) |
2.5-6.0 |
|
|
خطوة الجدل (مم) |
11.6-100 (34 منطقة) |
|
|
اتجاه الجدل |
اختياري ليمين أو يسار |
|
|
حجم بكرة تغذية السلك |
φ630*φ127*475 |
φ800*φ127*600 |
|
أقصى سرعة دوران |
2000 (4000 لفة جدل) |
1200 (2400 لفة جدل) |
|
نوع تغذية السلك |
احتكاك ميكانيكي |
شد مغناطيسي |
|
قدرة ماكينة تغذية السلك |
5.5 كيلوواط |
7.5 كيلوواط |
|
حجم بكرة سحب السلك |
φ630*φ125*475 |
φ630*φ125*475 |
|
|
|
|
|
|
|
|
|
إجمالي القدرة |
21 كيلوواط |
35 كيلوواط |
|
طريقة التحكم في الشد |
شاشة لمس + PLC + قابض مسحوق مغناطيسي، يمكنها ضمان شد ثابت من البكرة الفارغة إلى البكرة الممتلئة |
|
|
قابض المسحوق المغناطيسي |
5.0 كجم ثقلي |
10.0 كجم ثقلي |
|
الحماية |
ستقوم الماكينة بالفرملة تلقائيًا عند انقطاع السلك في الداخل أو الخارج، ستتوقف الماكينة تلقائيًا عند الوصول إلى الطول المحدد مسبقًا. |
|
|
وضع الفرامل |
فرامل كهرومغناطيسية |
|
|
طريقة التوجيه والتوزيع |
وحدات تشغيل الحلقة الدوارة، خطوة اللف وعرضه قابلان للتعديل |
|
|
وضع التشغيل |
التشغيل بشاشة اللمس |
|
|
الأبعاد (مم) |
10000 طول * 2500 عرض * 1650 ارتفاع |
10000 طول * 2500 عرض * 1650 ارتفاع |
