تفاصيل المنتج:
|
| color: | sky blue | fit for bobbin: | Diameter 300/250mm |
|---|---|---|---|
| Applied for wire: | copper wire/silver jacketed wire/enamelled wire | Applied for bobbin: | diameter 300mm bobbin |
| machine power: | 3.7kw | stranding section area: | 0.0137-0.45mm2 |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.05-0.28mm |
| السرعة القصوى: | 3500 دورة في الدقيقة (7000 تطور) | المحرك الرئيسي: | 4.0 كيلو واط |
| القابض المغناطيسي: | 0.6 كجم قوة | ||
| إبراز: | إعصار الأسلاك,آلة اللف,آلة التشنج |
||

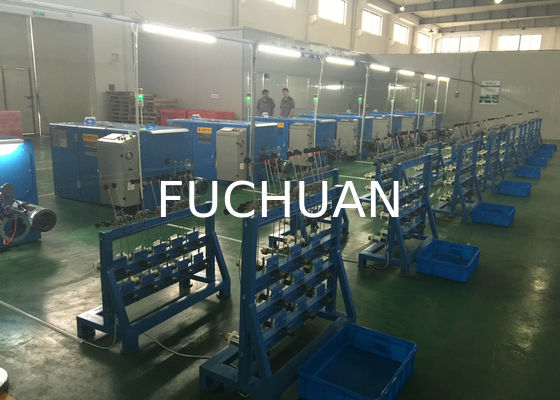

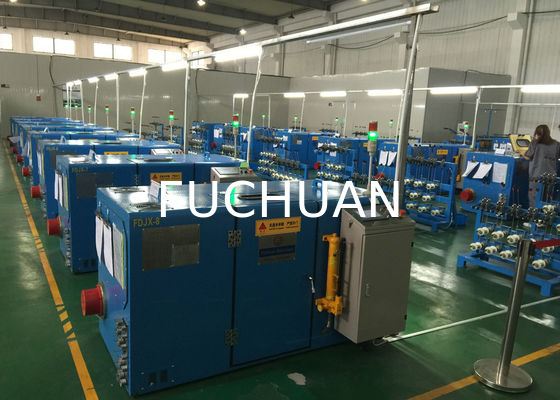

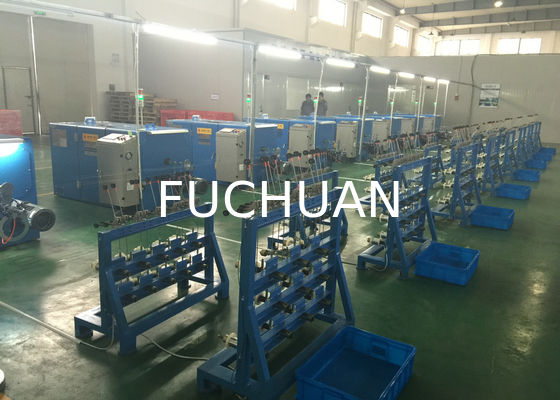

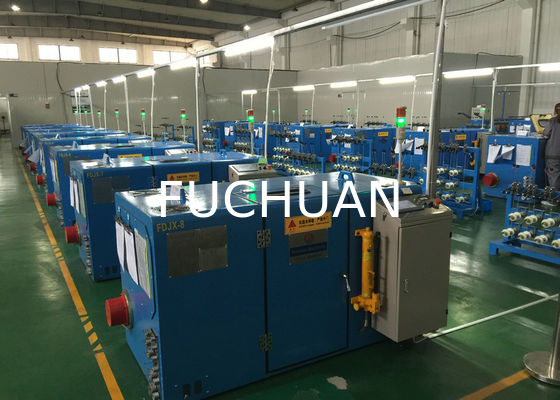

ماكينة تجميع الأسلاك النحاسية 7000 برمة φ0.05 مم - φ0.28 مم سلك مفرد
تفاصيل سريعة:
تُستخدم في جدل أسلاك مجالات الطيران والفضاء، والمعدات الطبية، والهواتف المحمولة، والموصلات الفائقة (أكثر من سبع شعيرات من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المكسوة بالفضة، والأسلاك المطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية.
الميزات:
تتميز بسرعة دوران عالية، وشد ثابت من البكرة الفارغة حتى البكرة الممتلئة، وجودة فائقة للسلك المجدول، ويمكنها تحقيق التجميع بدلاً من الجدل للتوافق مع ماكينة التغذية ذات الالتواء العكسي النشط FC-100. كما تلبي متطلبات العملاء لجدل الأسلاك ذات مساحة المقطع العرضي الصغيرة. يتم تشغيل الماكينة بواسطة سير التزامن. لا يتطلب تغيير خطوة الجدل سوى تغيير عجلة السحب (الكابستان). سهلة التشغيل.
المواصفات:
|
طرازات المعدات |
FC-300B-4 |
|
استخدامات الجدل |
تُستخدم في جدل أسلاك مجالات الطيران والفضاء، والمعدات الطبية، والهواتف المحمولة، والموصلات الفائقة (أكثر من سبع شعيرات من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المكسوة بالفضة، والأسلاك المطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية. |
|
قطر السلك المفرد (مم) |
φ0.05-φ0.28 |
|
مساحة مقطع الجدل (مم²) |
0.0137-0.45 |
|
خطوة الجدل (مم) |
0.8-10.8 (24 منطقة) |
|
اتجاه وضع الجدل |
اختياري لليمين أو اليسار |
|
القطر الخارجي * التجويف * العرض الخارجي |
φ300*φ30*185 φ250*φ30*185 |
|
أقصى سرعة دوران |
3500 (7000 برمة) |
|
قدرة المحرك الرئيسي |
3.7 كيلوواط |
|
قدرة العاكس (الإنفرتر) |
3.7 كيلوواط |
|
طريقة التحكم في الشد |
شاشة لمس + PLC + قابض مسحوق مغناطيسي، مما يضمن ثبات الشد من البكرة الفارغة إلى البكرة الممتلئة |
|
قابض المسحوق المغناطيسي |
0.6 كجم قوة |
|
الحماية |
ستتوقف الماكينة بالفرملة تلقائيًا عند انقطاع السلك في الداخل أو الخارج، وستتوقف تلقائيًا عند الوصول إلى الطول المحدد مسبقًا. |
|
نوع الفرملة |
فرامل كهرومغناطيسية |
|
طريقة التوزيع العرضي |
وحدات تشغيل حلقية دوارة، وخطوة اللف وعرضه قابلان للتعديل |
|
وضع التشغيل |
تشغيل عبر شاشة اللمس |
|
الأبعاد (مم) |
2300 طول * 1100 عرض * 1330 ارتفاع |
