تفاصيل المنتج:
|
| color: | sky blue | fit for bobbin: | Diameter 300/250mm |
|---|---|---|---|
| Applied for wire: | copper wire/silver jacketed wire/enamelled wire | Applied for bobbin: | diameter 300mm bobbin |
| tension control method: | touch screen+PLC+magnetic powder clutch | fit for single wire: | 0.05mm-0.28mm |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.04-0.28 ملم |
| قطر البكرة: | 300 ملم | السرعة القصوى: | 3500 دورة في الدقيقة |
| يتحكم: | التحكم PLC | البعد: | 2300x1100x1330 ملم |
| إبراز: | إعصار الأسلاك,آلة اللف,آلة التشنج |
||

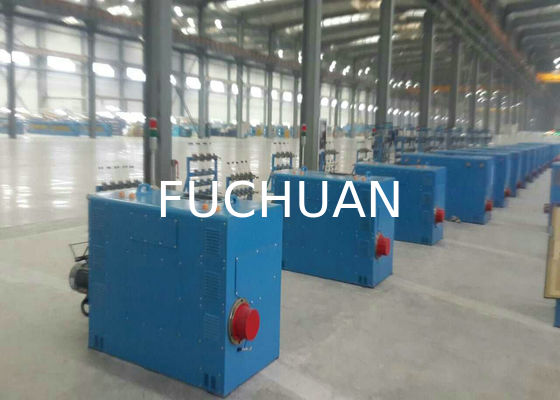

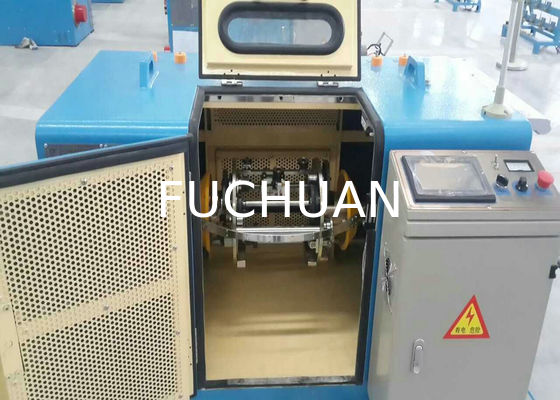

آلة جدل الأسلاك النحاسية بتحكم PLC وبكرة 300 مم 2300×1100×1330 مم
تفاصيل سريعة:
تُستخدم في جدل أسلاك معدات الفضاء الجوي، والمعدات الطبية، والهواتف المحمولة والموصلات الفائقة (أكثر من سبع قطع من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المغلفة بالفضة، والأسلاك المطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية.
الخصائص:
تتميز بسرعة دوران عالية، وشد ثابت من البكرة الفارغة إلى الممتلئة، وجودة فائقة للسلك المجدول، ويمكنها إنجاز التجميع بدلاً من الجدل للتوافق مع آلة التغذية النشطة ذات الجدل العكسي FC-100. كما تلبي متطلبات العميل لجدل الأسلاك ذات مساحة المقطع العرضي الصغيرة. تعمل الآلة بواسطة سير التزامن. تحتاج فقط إلى تغيير عجلة الكابستان لتغيير خطوة الجدل. سهلة التشغيل.
المواصفات:
|
طراز المعدة |
FC-300B-3 |
|
استخدام الجدل |
تُستخدم في جدل أسلاك معدات الفضاء الجوي، والمعدات الطبية، والهواتف المحمولة والموصلات الفائقة (أكثر من سبع قطع من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المغلفة بالفضة، والأسلاك المطلية بالمينا)، والجدل المزدوج للأسلاك الأساسية. |
|
قطر السلك الفردي (مم) |
φ0.05-φ0.28 |
|
مساحة مقطع الجدل (مم²) |
0.0137-0.45 |
|
خطوة الجدل (مم) |
0.8-10.8 (24 منطقة) |
|
اتجاه الجدل |
اختياري لليمين أو اليسار |
|
القطر الخارجي*التجويف*العرض الخارجي |
φ300*φ30*185 φ250*φ30*185 |
|
أقصى سرعة دوران |
3500 (7000 جدلة) |
|
قدرة المحرك الرئيسي |
3.7 كيلوواط |
|
قدرة العاكس (الإنفرتر) |
3.7 كيلوواط |
|
طريقة التحكم في الشد |
شاشة لمس + PLC + قابض مسحوق مغناطيسي، لضمان شد ثابت من البكرة الفارغة إلى الممتلئة |
|
قابض المسحوق المغناطيسي |
0.6 كجم قوة |
|
الحماية |
ستتوقف الآلة بالفرملة تلقائياً عند انقطاع السلك من الداخل أو الخارج، وستتوقف تلقائياً عند الوصول إلى الطول المحدد مسبقاً. |
|
نوع الفرملة |
فرامل كهرومغناطيسية |
|
طريقة الرص (التحريك العرضي) |
وحدات تشغيل بالحلقة الدوارة، مع إمكانية تعديل خطوة وعرض اللف |
|
وضع التشغيل |
تشغيل بشاشة اللمس |
|
الأبعاد (مم) |
2300 طول * 1100 عرض * 1330 ارتفاع |
