تفاصيل المنتج:
|
| تناسب الأسلاك: | 19 قطعة من الأسلاك النحاسية φ0.16mm - φ0.64mm في وقت واحد | يصلح للبكرة: | القطر 630 أو 250 ملم |
|---|---|---|---|
| الاسم: | آلة لف الكابلات | بكرة الدفع: | Dia180 أو Dia630 |
| سحب البكرة: | ضياء630 | لبديل: | آلة تجميع الأنابيب |
| منطقة قسم تقطعت بهم السبل: | 0.38-6.0 ملم2 | طلب: | 19 قطعة من الأسلاك النحاسية |
| قطر السلك: | 0.16-0.64 ملم | منطقة الجدل: | 0.38-6.0 ملم2 |
| مجموعة الملعب: | 11.6-100 ملم، 34 فئة | السرعة القصوى: | 2000 دورة في الدقيقة (4000 تطور) |
| قوة الدفع: | 5.5 كيلو واط / 7.5 كيلو واط | قوة التناول: | 7.5 كيلو واط |
| السيطرة على التوتر: | شاشة لمسة + PLC | وضع الفرامل: | الفرامل الكهرومغناطيسية |
| البعد: | 10000x2500x1650mm | ||
| إبراز: | آلة تجميع,(سلك (بانشر,معدات الالتواء |
||

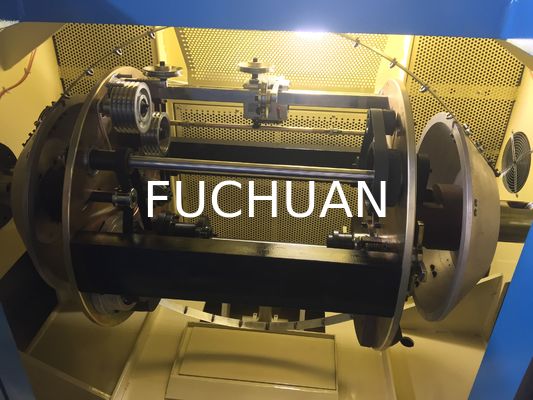

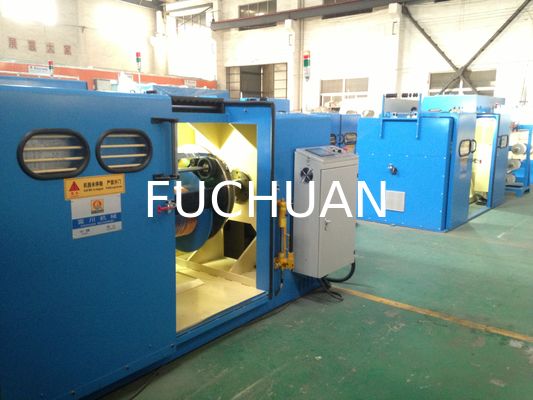

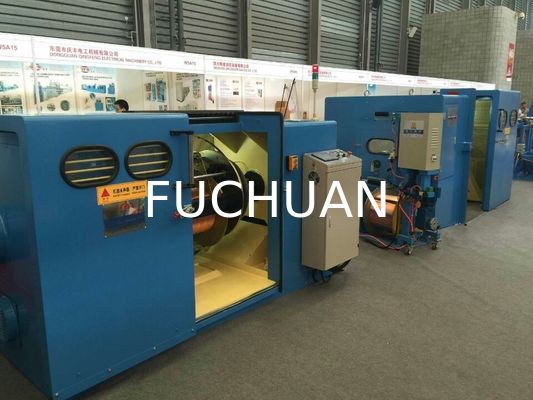

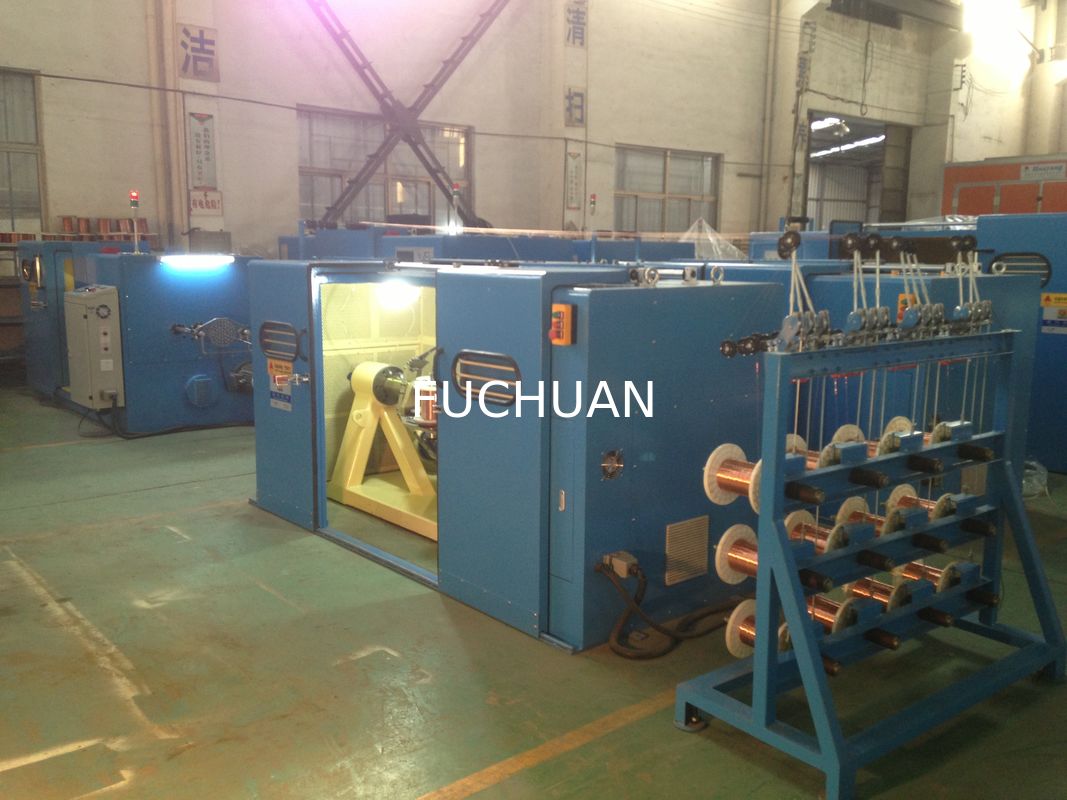

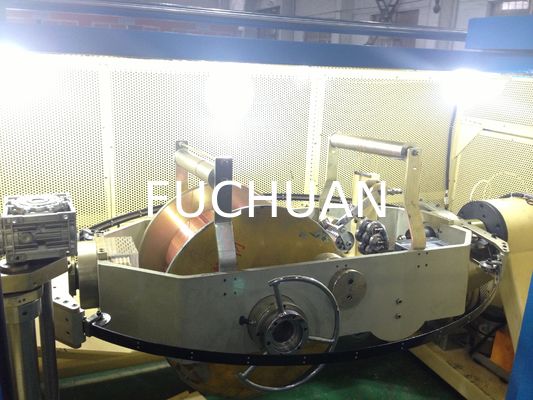

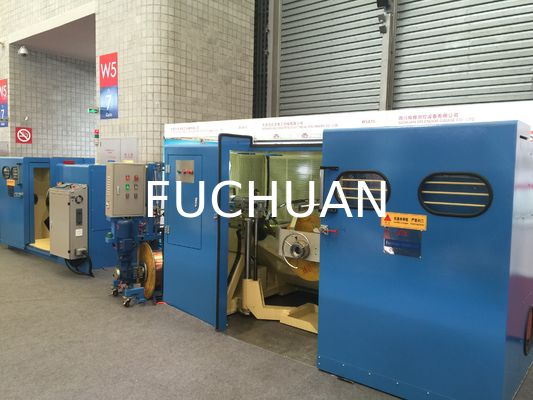

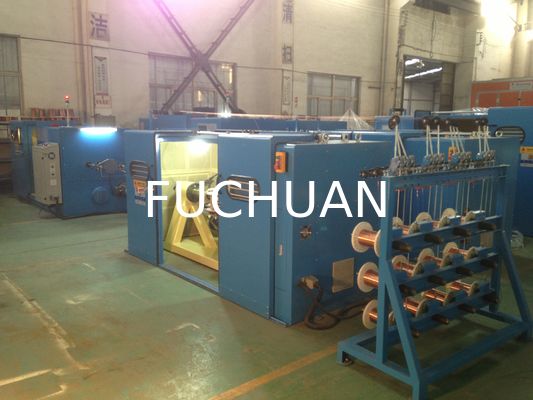

آلة جدل الأسلاك النحاسية 4000 لفة مع تشغيل بشاشة تعمل باللمس
تفاصيل سريعة:
تُستخدم لجدل 19 سلكًا نحاسيًا في نفس الوقت بشكل متزامن.
المميزات:
1. موفرة للطاقة، وصغيرة الحجم، ومنخفضة الضوضاء، إلخ.
2. منتج جديد، بديل لآلة الجدل الأنبوبية طراز 200،
3. إنتاجية عالية (4.5 أضعاف الآلة الأنبوبية العادية للموصلات القياسية 1+6+12)،
المواصفات:
| طرازات المعدات | 1+6+12 (بكرة 200 و250) | 1+6+12 (بكرة 630) |
| استخدام الجدل | تُستخدم لجدل 19 سلكًا نحاسيًا بشكل متزامن | |
| قطر السلك الفردي (مم) | 0.16～0.64 | |
| مساحة مقطع الجدل (مم²) | 0.38～6.0 | |
| خطوة الجدل (مم) | 11.6-100 (34 فئة) | |
| اتجاه الجدل | حر لليمين أو لليسار | |
| حجم بكرة التغذية | 8 بوصة، 9 بوصة | OD630 ID125 H475 |
| نوع التغذية | احتكاك ميكانيكي | شد بمسحوق مغناطيسي |
| حجم بكرة السحب والتجميع |
OD630 ID127 H475 أو OD630 ID56 H475 (مخصص) |
OD630 ID127 H475 أو OD630 ID56 H475 (مخصص) |
| أقصى سرعة دوران | 2000 دورة في الدقيقة (4000 لفة) | 2000 دورة في الدقيقة (4000 لفة) |
| قدرة ماكينة التغذية | 5.5 كيلوواط | 7.5 كيلوواط |
| قدرة محرك السحب | 7.5 كيلوواط | 7.5 كيلوواط |
| التحكم في الشد | شاشة لمس + PLC + قابض مسحوق مغناطيسي، لضمان شد ثابت من البكرة الفارغة حتى الامتلاء | |
| قابض مسحوق مغناطيسي | 5 كجم ثقلي | 5 كجم ثقلي |
| الحماية |
فرملة/توقف تلقائي 1) عند انقطاع السلك الداخلي أو الخارجي 2) عند الوصول إلى الطول المحدد مسبقًا |
|
| نوع الفرملة | فرامل كهرومغناطيسية | |
| طريقة الرص والتوجيه العرضي | دحرجة السلك بوحدات تدوير حلقية، مع إمكانية تعديل خطوة وعرض اللف | |
| التشغيل | شاشة تعمل باللمس | |
| الأبعاد (مم) | 10000 طول × 2500 عرض × 1650 ارتفاع | 10000 طول × 2500 عرض × 1650 ارتفاع |
