تفاصيل المنتج:
|
| الاسم: | آلة تثقيب الأسلاك | ضياء سلك واحد (مم): | Φ0.04~2.62 |
|---|---|---|---|
| مساحة قسم الجدال (مم²): | 0.01~50.0 ملم2 | سلك أساسي سلك واحد ضياء (مم): | Φ0.5~6.0 |
| القطر الخارجي لجدل الأسلاك الأساسية (مم): | Φ1.0~12.0 | التطبيق: | الأسلاك النحاسية العارية، الأسلاك المعلبة، الأسلاك الأساسية المعزولة |
| نوع تويست: | مجموعة تويست مزدوجة | سلك الأسلك الأساسي: | 0.5-6.0 ملم |
| أنواع الأسلاك: | الأسلاك المعلبة | نطاق النموذج: | 300ب إلى 1250ب |
| إبراز: | (سلك (بانشر,آلة تجميع,آلة التشنج |
||

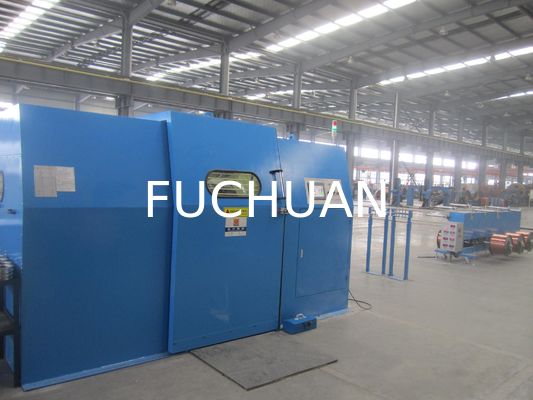

آلة تجديل الأسلاك الكبيرة الصناعية للأسلاك النحاسية العارية والأسلاك المطلية بالقصدير
خصائص آلة تجديل الأسلاك:
تم تطويرها حديثاً، كبديل لآلة التجديل الأنبوبية التقليدية طراز 400 بإنتاجية عالية (4.5 أضعاف الآلة، خاصة لجدل الموصلات 1+6)، وتوفير الطاقة، وحجم أصغر، وضوضاء أقل، وما إلى ذلك.
مزايا آلة تجديل الأسلاك:
معايير الأداء الرئيسية
| طراز المعدة | FC-1000B | FC-1250B | FC-1600B |
| استخدام الجدل | تُستخدم لجدل أكثر من سبع قطع من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، وأسلاك سبائك الألومنيوم وغيرها من BVR وRVV)، والجدل المزدوج لأسلاك القلب. | ||
| قطر السلك الفردي (مم) | Φ0.3～2.14 | Φ0.5～2.52 | Φ0.5～2.52 |
| مساحة مقطع الجدل (مم²) | 6.0～25.0 | 10.0～35.0 | 10.0～50.0 |
| قطر السلك الفردي لسلك القلب (مم) | Φ2.0～4.0 | Φ3.0～6.0 | Φ3.0～6.0 |
| القطر الخارجي لجدل سلك القلب (مم) | Φ4.0～10.0 | Φ6.0～12.0 | Φ6.0～15.0 |
| خطوة الجدل (مم) | 35-149(20) | 41-155(20) | 60-260(20) |
| اتجاه الجدل | اختياري لليمين أو لليسار | ||
| بكرة السحب (مم) القطر الخارجي*التجويف*العرض الخارجي |
Φ1000*Φ80*750 | Φ1250*Φ80*950 | Φ1600*Φ80*1180 |
| أقصى سرعة دوران (دورة في الدقيقة) | 1000(2000) | 800(1600) | 600(1200) |
| قدرة المحرك الرئيسي | 18.5 كيلوواط | 22 كيلوواط | 30 كيلوواط |
| قدرة العاكس (الإنفرتر) | 18.5 كيلوواط | 22 كيلوواط | 30 كيلوواط |
| طريقة التحكم في الشد | شاشة تعمل باللمس + PLC + قابض مسحوق مغناطيسي، لضمان استقرار الشد من البكرة الفارغة إلى الممتلئة | ||
| قابض المسحوق المغناطيسي | 20 كجم ق | 20 كجم ق | 40 كجم ق |
| الحماية | فرملة/توقف تلقائي 1) عند انقطاع السلك من الداخل أو الخارج 2) عند الوصول إلى الطول المحدد مسبقاً | ||
| وضع الفرملة | فرامل كهرومغناطيسية | ||
| طريقة الرص والتوزيع | دوران السلك بوحدات تشغيل حلقية، مع إمكانية تعديل خطوة وعرض اللف | ||
| وضع الرفع | التحكم في الرفع بواسطة قضيب رص كهربائي | ||
| وضع التشغيل | تشغيل عبر شاشة تعمل باللمس | ||
| الأبعاد (مم) | 4000 طول * 2200 عرض * 2100 ارتفاع | 4500 طول * 2600 عرض * 2500 ارتفاع | 5000 طول * 3000 عرض * 3000 ارتفاع |
الأداء الميكانيكي
1. المادة: فولاذ منخفض الكربون ملحوم معاً.
2. الهيكل: يخضع الهيكل للتخمير والتقادم لإزالة الإجهاد الداخلي، ثم التجويف باستخدام آلة تخريم دقيقة لتشكيل القالب.
1. موضع مدخل التجديل: في مواجهة الباب الأمامي، على الجانب الأيمن من الآلة (يمكن تخصيصه وفقاً لمتطلبات العميل للتغيير إلى الجانب الأيسر).
2. وضع مدخل التجديل: من جهاز فك الأسلاك عبر منطقة استشعار الانقطاع، أولاً إلى لوحة التوزيع الفرعية الإجمالية (ثقوب فرعية بتوزيع 1 + 6 + 12 + ...)، ثم عبر قالب الضغط الأول، ثم قالب الضغط الثاني، بعد الدخول إلى عمود الدوران الأيمن داخل عجلة توجيه السلك. ومن القوس الألومنيوم بحلقة بورسلين ثم إلى عمود الدوران الأيسر داخل عجلة توجيه السلك، ثم عبر عجلة التوجيه للزاوية المركزية إلى عجلة القيادة، وأخيراً إلى عجلة توجيه أداة المحاذاة لمد الكابلات (انظر مخطط نمط مدخل تجديل الأسلاك)
1. المادة: فولاذ 40Cr مطروق بعد المعالجة بالتقسية والتطبيع.
2. الدقة: تم تجليخ قطر الوجه الخارجي لقلب العمود والوجه الطرفي للمحمل لضمان متحدة المركزية والتعامد مع المحور.
3. التوازن الديناميكي: معيار G2.5 (فرق وزن 0.03 جم)
1. المادة: ¨ ZL104 / ¨ فولاذ #45
2. الدقة: جميع الأسطح الطرفية موضوعة بالنسبة لثقوب التثبيت (أقل من 0.03 جرام)
3. التوازن الديناميكي: دقة G2.5 (فرق وزن 0.03 جرام)
1. المادة: ¨ فولاذ SK5 مستورد من اليابان ¨ ألياف زجاجية مستوردة
2. الشكل: مظهر خاص لتقليل مقاومة الرياح.
3. تفاوت الوزن: أقل من 0.03 جرام لكل زوج
1. المادة: فولاذ # 45 مشطب بمعالجة حرارية HRC30-40.
2. مطلي بالكروم الصلب على السطح، غير قابل للتآكل بسهولة
1. المادة: حديد الدكتايل QT42-10.
2. المعالجة: تشغيل آلي باستخدام ماكينات CNC
3. الدقة: تشكيل طرفي لثقب المعالجة دفعة واحدة، لضمان متحدة المركزية.
1. طريقة التزييت: التزييت بالشحم
2. طراز الشحم: LGMT2
3. طريقة الإحكام: حلقة حجز زيت ميكانيكية، للحفاظ على نظافة الآلة من الداخل
| الوصف | الطراز | المنشأ |
| 1. المحرك الرئيسي | ||
| 2. العاكس (الإنفرتر) | INOVANCE | |
| 3. مبرمج PLC | INOVANCE | |
| 4. موسع PLC | INOVANCE | |
| 5. شاشة تعمل باللمس | Weinview | |
| 6. فرامل كهرومغناطيسية | WREZUN | |
| 7. قابض مغناطيسي | CHAIN TAIL | |
| 8. محامل عمود الدوران | مجموعة واحدة | SKF السويد |
| محامل أخرى | مجموعة واحدة | NSK اليابان |
| 9. حزام التوقيت | مجموعة واحدة | GATES الولايات المتحدة |
| 10. جهاز مد ورص الكابلات | SHANXI Tian Xiang | |
| 11. ¨مضخة هيدروليكية يدوية | TAIWAN SHUNXIN | |
| ¨مضخة هيدروليكية كهربائية | ||
| ¨قضيب لولبي كهربائي + محرك | ||
| 12. وحدة التحكم في الشد | تايوان | |
| 13. القوس | مجموعة واحدة | ¨فولاذ SK5 ياباني / ¨ألياف زجاجية |
| 14. الهيكل | مجموعة واحدة | معالجة ذاتية |
| 15. عمود الدوران | قطعتان | معالجة ذاتية |
| 16. لوحة ألومنيوم | قطعتان | معالجة ذاتية |
| 17. بكرة التوقيت | مجموعة واحدة | SHANGHAI FENGKE |
| 18. مبيتات المحامل | مجموعة واحدة | معالجة ذاتية |
| 19. قرص | قطعتان | معالجة ذاتية |
| 20. عمود ناقل الحركة | قطعة واحدة | تصنيع تعاقدي خارجي |
| 21. عجلة القيادة | مجموعة واحدة | معالجة ذاتية مع طلاء بالكروم الصلب |
| 22. عجلة توجيه السلك | 6 قطع | معالجة ذاتية مع طلاء بالكروم الصلب |
| الرقم | الوصف | الطراز | الكمية | ملاحظة |
| 1 | عجلة توجيه عمود الدوران | (مع المحامل) | مجموعة واحدة | |
| 2 | عجلة توجيه السلك | (مع المحامل) | مجموعة واحدة | |
| 3 | حلقات في القوس | 3 قطع | ||
| 4 | حلقة بورسلين للوحة التقسيم | Φ6.8 | 3 قطع | |
| 5 | قالب الجدل | يقدمه العميل | ||
| 6-9 | حزام التوقيت | قطعة واحدة | ||
| 10 | جلبة علوية للبكرة | وفقاً لرسومات البكرة الخاصة بالعميل | مجموعة واحدة | |
| 11 | شحم SKF | LGMT2/1 |
1 زجاجة |
1 كجم |
| 12 | مسدس تشحيم | قطعة واحدة | ||
| 13 | أداة | مع مفتاح سداسي، ومفتاح مفتوح وغيرها | مجموعة واحدة | |
| 14 | تعليمات التشغيل | مجموعة واحدة | ||
| 15 | المخطط الكهربائي | مجموعة واحدة | ||
| 16 | دليل العاكس (الإنفرتر) | قطعة واحدة |
