تفاصيل المنتج:
|
| الاسم: | آلة تثقيب الأسلاك | ضياء سلك واحد (مم): | Φ0.04~2.62 |
|---|---|---|---|
| مساحة قسم الجدال (مم²): | 0.01~50.0 ملم2 | سلك أساسي سلك واحد ضياء (مم): | Φ0.5~6.0 |
| القطر الخارجي لجدل الأسلاك الأساسية (مم): | Φ1.0~12.0 | التطبيق: | الأسلاك النحاسية العارية، الأسلاك المعلبة، الأسلاك الأساسية المعزولة |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.03-2.52 ملم |
| أنواع الأسلاك: | النحاس العاري، والأسلاك المعلبة | سرعة: | سرعة عالية |
| نطاق النموذج: | 300ب إلى 1250ب | ||
| إبراز: | (سلك (بانشر,آلة تجميع,آلة التشنج |
||

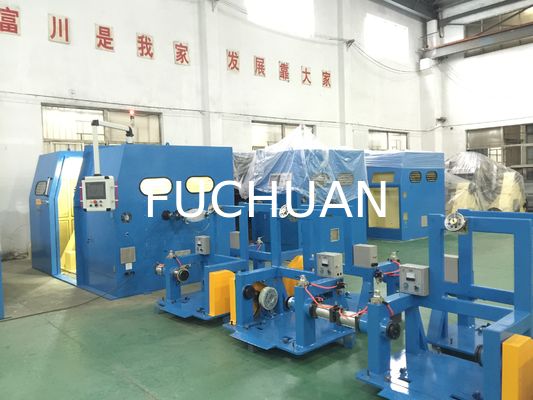

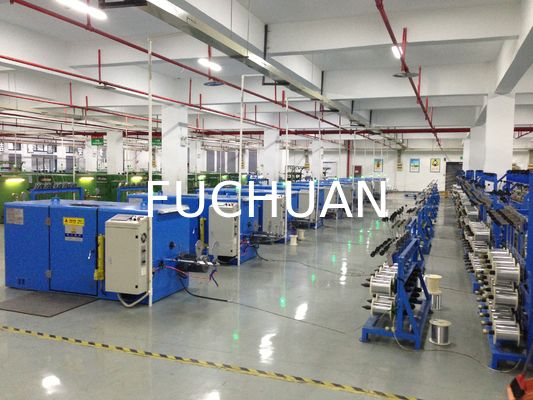

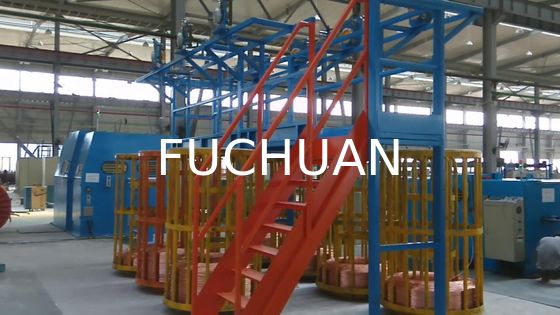

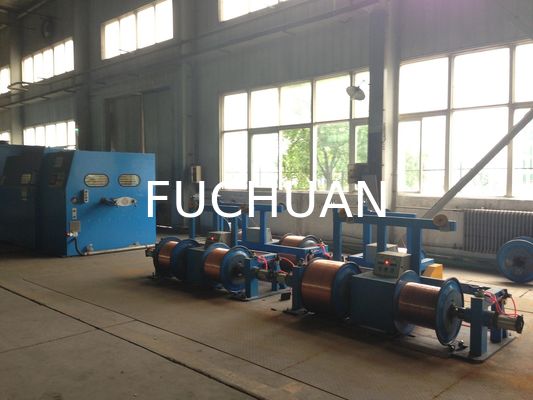

آلة تجميع الأسلاك الصناعية الكبيرة للأسلاك النحاسية العارية والأسلاك المطلي بالقصدير
خصائص آلة تجميع الأسلاك:
تم تطويرها حديثًا، بدلاً من آلة التجميع التقليدية ذات 400 أنبوب بإنتاجية عالية (4.5 مرة من الآلة، خاصة لالتواء الموصلات 1+6)، توفير الطاقة، حجم أصغر، ضوضاء أقل إلخ.
مزايا آلة تجميع الأسلاك:
معلمات الأداء الرئيسية
| نموذج المعدات | FC-1000B | FC-1250B | FC-1600B |
| استخدام الالتواء | ينطبق على التواء سبعة قطع من الأسلاك النحاسية العارية، الأسلاك المطلي بالقصدير، أسلاك سبائك الألومنيوم إلخ من BVR و RVV)، التواء مزدوج للأسلاك الأساسية. | ||
| قطر السلك الفردي (مم) | Φ0.3～2.14 | Φ0.5～2.52 | Φ0.5～2.52 |
| مساحة قسم التجديل (مم²) | 6.0～25.0 | 10.0～35.0 | 10.0～50.0 |
| قطر السلك الفردي للأسلاك الأساسية (مم) | Φ2.0～4.0 | Φ3.0～6.0 | Φ3.0～6.0 |
| القطر الخارجي لتجديل الأسلاك الأساسية (مم) | Φ4.0～10.0 | Φ6.0～12.0 | Φ6.0～15.0 |
| الخطوة (مم) | 35-149(20) | 41-155(20) | 60-260(20) |
| اتجاه اللفة | اختياري لليمين أو اليسار | ||
| بكرة الاستلام (مم) القطر الخارجي * التجويف * العرض الخارجي |
Φ1000*Φ80*750 | Φ1250*Φ80*950 | Φ1600*Φ80*1180 |
| أقصى سرعة دوران (دورة في الدقيقة) | 1000(2000) | 800(1600 ) | 600(1200) |
| قوة المحرك الرئيسي | 18.5 كيلو واط | 22 كيلو واط | 30 كيلو واط |
| قوة العاكس | 18.5 كيلو واط | 22 كيلو واط | 30 كيلو واط |
| طريقة التحكم في الشد | شاشة لمس + PLC + قابض مسحوق مغناطيسي، يضمن الشد الثابت من فارغ إلى بكرة ممتلئة | ||
| قابض مسحوق مغناطيسي | 20 كجم | 20 كجم | 40 كجم |
| الحماية | فرملة/إيقاف تلقائي 1) السلك من الداخل والخارج مكسور 2) تم الوصول إلى الطول المحدد مسبقًا | ||
| وضع الفرامل | فرامل كهرومغناطيسية | ||
| طريقة الاجتياح | لف الأسلاك بوحدات قيادة حلقية، يمكن تعديل خطوة وعرض اللف | ||
| وضع الرفع | تحكم قضيب الاجتياح الكهربائي في الرفع | ||
| وضع التشغيل | تشغيل شاشة اللمس | ||
| الأبعاد (مم) | 4000 طول * 2200 عرض * 2100 ارتفاع | 4500 طول * 2600 عرض * 2500 ارتفاع | 5000 طول * 3000 عرض * 3000 ارتفاع |
الأداء الميكانيكي
1. المادة: فولاذ منخفض الكربون ملحوم معًا.
2. الهيكل: الجسم عن طريق التلدين والتقادم، لإزالة الإجهاد الداخلي، ثم الحفر بواسطة آلة حفر دقيقة لتشكيل قالب واحد.

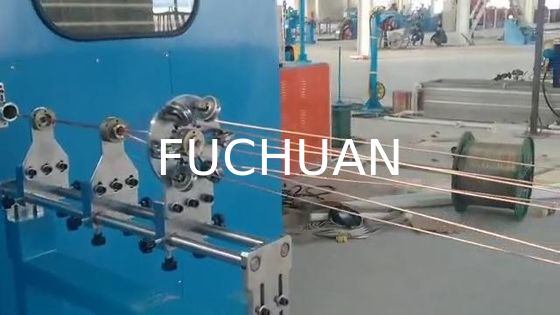

1. موضع دخول التجميع: مواجه للباب الأمامي، على الجانب الأيمن من الآلة (يمكن تخصيصه حسب متطلبات العميل لتغييره إلى الجانب الأيسر).

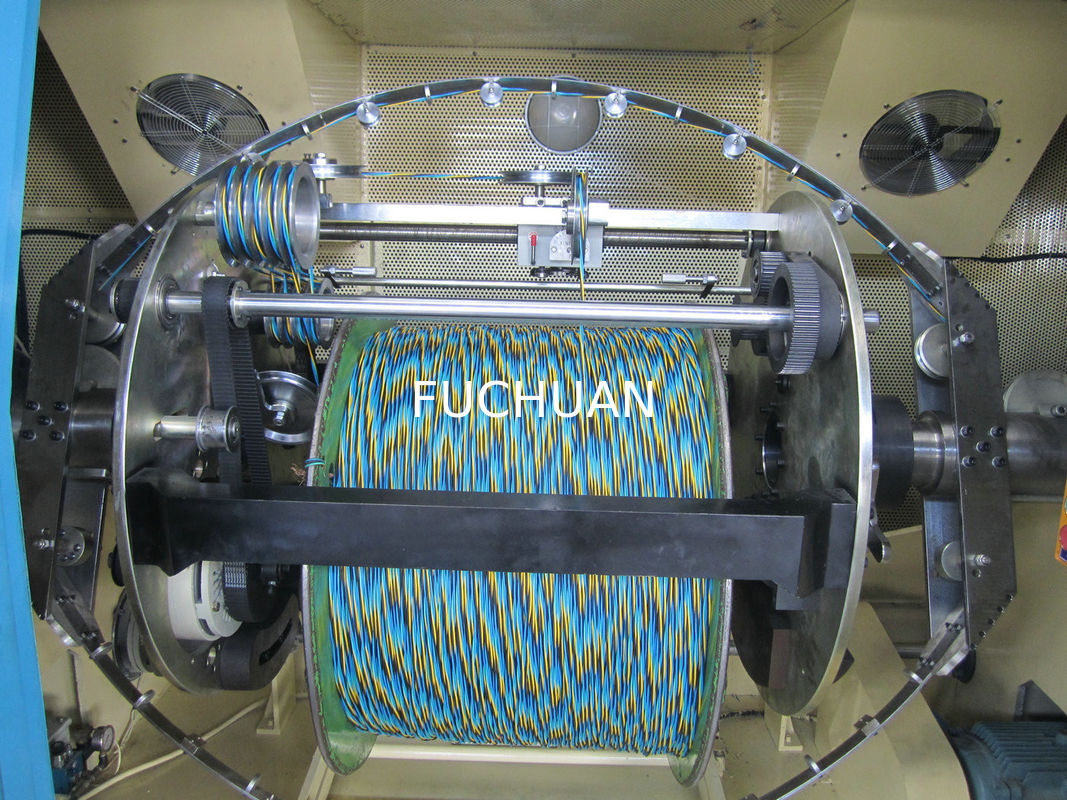

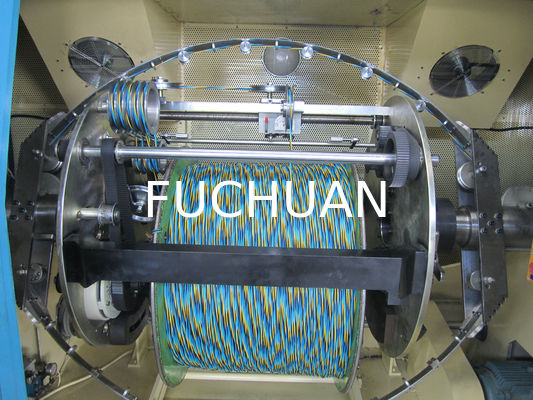

2. وضع دخول التجميع: من جهاز الدفع عبر منطقة استشعار الانفصال، أولاً إلى لوحة الخط الفرعي الإجمالي (فتحة فرعية حسب التوزيع 1 + 6 + 12 + ...)، عبر قالب الضغط الأول، ثم قالب الضغط الثاني، بعد الدخول إلى المغزل الأيمن داخل عجلة توجيه الأسلاك. من قوس الألومنيوم بحلقة بورسلين ثم إلى المغزل الأيسر داخل عجلة توجيه الأسلاك، ثم عبر عجلة توجيه الزاوية المركزية إلى عجلة القيادة، وأخيرًا إلى عجلة توجيه المواءم لوضع الكابل (انظر رسم تخطيطي لدخول التجميع)
1. المادة: فولاذ 40Cr مزور بعد المعالجة بالتقسية والتطبيع.
2. الدقة: يتم طحن القطر الخارجي لقلب المحور ووجه نهاية المحمل لضمان التطابق والعمودية مع المحور.
3. التوازن الديناميكي: معيار G2.5 (فرق وزن 0.03 جرام)
1. المادة: ¨ مستورد من اليابان ZL104 / ¨ فولاذ 45#
2. الدقة: يتم تحديد جميع الأوجه النهائية بالنسبة لفتحات التحديد (أقل من 0.03 جرام)
3. التوازن الديناميكي: دقة G2.5 (فرق وزن 0.03 جرام)
1. المادة: ¨ مستورد من اليابان SK5 ¨ ألياف زجاجية مستوردة
2. الشكل: مظهر خاص، يقلل من مقاومة الرياح.
3. تحمل الوزن: أقل من 0.03 جرام لكل زوج
1. المادة: فولاذ # 45 معالج بالمعالجة الحرارية HRC30-40.
2. مطلي بالكروم الصلب على السطح، ليس من السهل تآكله
1. المادة: حديد مرن QT42-10.
2. المعالجة: آلة CNC
3. الدقة: قالب نهاية فتحة معالجة واحدة، لضمان التطابق.
1. طريقة التشحيم: تشحيم بالزبدة
2. طراز الزبدة: LGMT2
3. طريقة الختم: حلقة احتفاظ زيت ميكانيكية، تحافظ على نظافة الآلة من الداخل
| الوصف | النموذج | الأصل |
| 1. محرك المضيف | ||
| 2. العاكس | INOVANCE | |
| 3. مبرمج PLC | INOVANCE | |
| 4. موسع PLC | INOVANCE | |
| 5. شاشة اللمس | Weinview | |
| 6. الفرامل الكهرومغناطيسية | WREZUN | |
| 7. القابض المغناطيسي | CHAIN TAIL | |
| 8. محامل المغزل | 1 مجموعة | SWEDEN SKF |
| محامل أخرى | 1 مجموعة | JAPAN NSK |
| 9. حزام التوقيت | 1 مجموعة | US GATES |
| 10. جهاز وضع الكابل | SHANXI Tian Xiang | |
| 11. ¨ مضخة هيدروليكية يدوية | TAIWAN SHUNXIN | |
| ¨ مضخة هيدروليكية كهربائية | ||
| ¨ قضيب لولبي كهربائي + محرك | ||
| 12. متحكم الشد | TAIWAN | |
| 13. القوس | 1 مجموعة | ¨ Japan SK5 /¨ ألياف زجاجية |
| 14. الجسم | 1 مجموعة | معالجة ذاتية |
| 15. المغزل | 2 قطعة | معالجة ذاتية |
| 16. لوحة الألومنيوم | 2 قطعة | معالجة ذاتية |
| 17. بكرة التوقيت | 1 مجموعة | SHANGHAI FENGKE |
| 18. أغلفة المحامل | 1 مجموعة | معالجة ذاتية |
| 19. القرص | 2 قطعة | معالجة ذاتية |
| 20. عمود النقل | 1 قطعة | تعاقد من الباطن |
| 21. عجلة القيادة | 1 مجموعة | معالجة ذاتية مع طلاء كروم صلب |
| 22. عجلة توجيه الأسلاك | 6 قطعة | معالجة ذاتية مع طلاء كروم صلب |
| رقم. | الوصف | النموذج | الكمية | ملاحظة |
| 1 | عجلة توجيه المغزل | (مع المحامل) | 1 مجموعة | |
| 2 | عجلة توجيه الأسلاك | (مع المحامل) | 1 مجموعة | |
| 3 | حلقات في القوس | 3 قطعة | ||
| 4 | حلقة بورسلين لوحة التقسيم | Φ6.8 | 3 قطعة | |
| 5 | قالب مجدول | العميل يوفر | ||
| 6-9 | حزام التوقيت | 1 قطعة | ||
| 10 | كم علوي للبكرة | وفقًا لرسومات بكرة العميل | 1 مجموعة | |
| 11 | زبدة SKF | LGMT2/1 |
1 زجاجة |
1 كجم |
| 12 | مسدس شحم | 1 قطعة | ||
| 13 | أداة | مع مفتاح سداسي، مفتاح مفتوح إلخ | 1 مجموعة | |
| 14 | تعليمات التشغيل | 1 مجموعة | ||
| 15 | مخطط كهربائي | 1 مجموعة | ||
| 16 | دليل العاكس | 1 قطعة |
