تفاصيل المنتج:
|
| اسم: | آلة تجميع الأسلاك الألومنيوم | سلك واحد ديا (مم): | Φ0.5 ~ 2.52 |
|---|---|---|---|
| مساحة قسم التجديل (مم ²): | 10.0 ~ 50.0 | ميزة: | توفير الطاقة |
| سلك الأساسية تقطعت بهم السبل ضياء الخارجي (مم）: | Φ6.0 ~ 15.0 | Pitch(mm): | 60-260 (20 فصول) |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.5-2.52 ملم |
| منطقة الجدل: | 10.0-50.0 ملم2 | السرعة القصوى: | 1500 دورة في الدقيقة (3000 تطور) |
| المحرك الرئيسي: | 30 كيلو واط | أنواع الأسلاك: | سلك الألمنيوم |
| سمات: | توفير الطاقة، الحماية الأمنية | ||
| إبراز: | (سلك (بانشر,آلة تجميع,آلة التشنج |
||

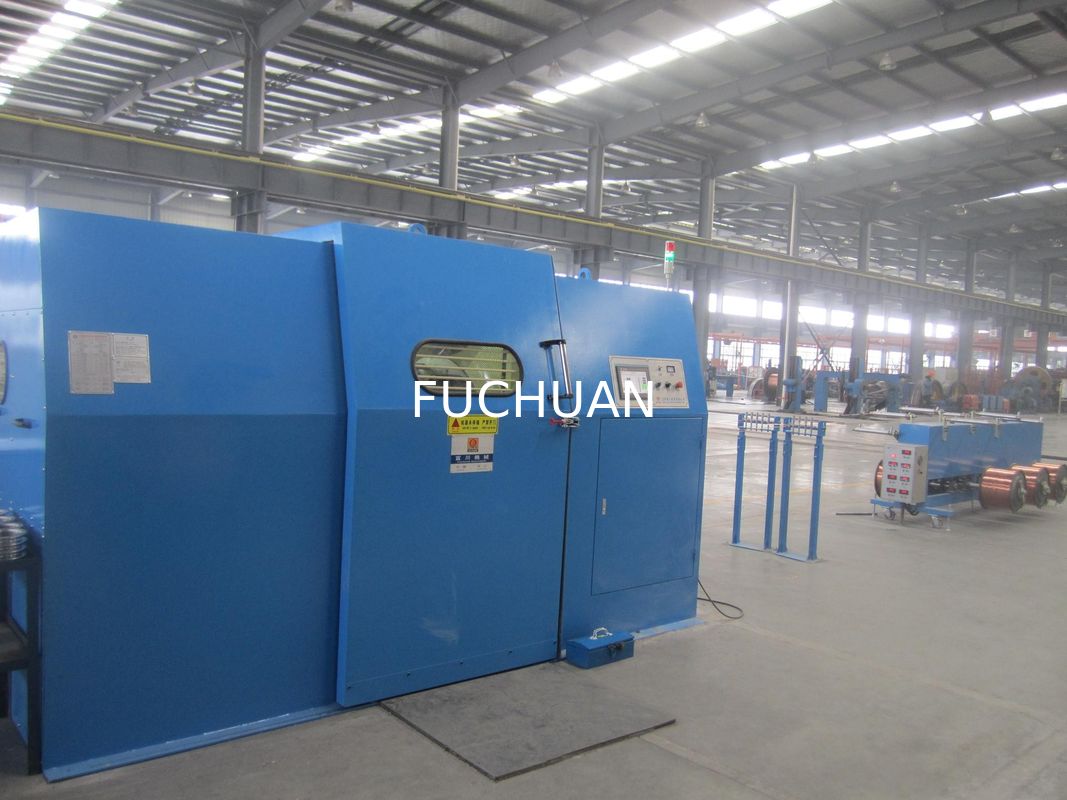

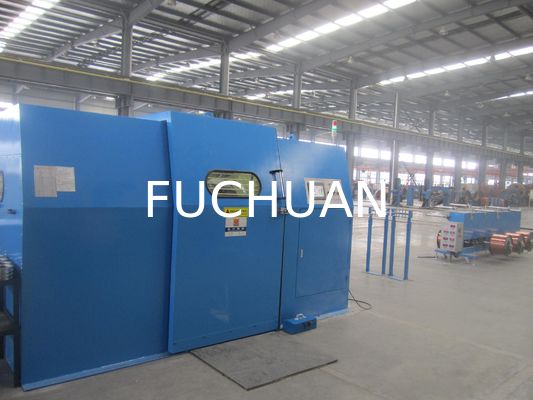

وظيفة الحماية الأمنية لآلة تجميع أسلاك الألمنيوم الموفرة للطاقة
تطبيق آلة تجميع أسلاك الألمنيوم:
الإعصار النوى وجدل الموصلات، مثل الأسلاك العارية، والأسلاك المعلبة، وأسلاك النيكل، والأسلاك المطلية بالفضة، والأسلاك المطلية بالمينا، والألمنيوم المغطى بالنحاس، وأسلاك السبائك وما إلى ذلك. 1 + 6 يمكن أن تحل محل التواء بالجدل
تفاصيل آلة تجميع أسلاك الألمنيوم
معلمات آلة تجميع أسلاك الألمنيوم
| نموذج المعدات | FC-1000B | FC-1250B |
| استخدام التواء | تنطبق على التواء ما يزيد عن سبعة قطع من الأسلاك النحاسية العارية، والأسلاك المعلبة، وأسلاك الألومنيوم السبائك وغيرها من BVR وRVV)، والتواء مزدوج للأسلاك الأساسية. | |
| ضياء سلك واحد (مم) | Φ0.3~2.14 | Φ0.5~2.52 |
| مساحة قسم الجدال (مم²) | 6.0~25.0 | 10.0~35.0 |
| سلك أساسي سلك واحد ضياء (مم) | Φ2.0~4.0 | Φ3.0~6.0 |
| ضياء خارجي لتجديل الأسلاك الأساسية (مم) | Φ4.0~10.0 | Φ6.0~12.0 |
| الملعب (مم) | 35-149(20) | 41-155(20) |
| اتجاه لاي | اختياري لليمين أو اليسار | |
| بكرة الرفع (مم) القطر الخارجي * التجويف * العرض الخارجي |
Φ1000*Φ80*750 | Φ1250*Φ80*950 |
| أقصى سرعة الدوران (دورة في الدقيقة) | 1000(2000) | 800(1600) |
| قوة المحرك الرئيسي | 18.5 كيلو واط | 22 كيلو واط |
| قوة العاكس | 18.5 كيلو واط | 22 كيلو واط |
| طريقة التحكم في التوتر | شاشة تعمل باللمس + PLC + قابض مسحوق مغناطيسي، لضمان التوتر المستمر من البكرة الفارغة إلى الكاملة | |
| قابض مسحوق مغناطيسي | 20 كجم | 20 كجم |
| حماية | الفرامل/التوقف تلقائيًا 1) السلك من الداخل والخارج مكسور 2) وصل الطول المحدد مسبقًا | |
| وضع الفرامل | الفرامل الكهرومغناطيسية | |
| طريقة العبور | الأسلاك المتداول مع وحدات محرك الحلقة، ودرجة اللف والعرض قابلة للتعديل | |
| وضع الرفع | رفع قضيب التحكم الكهربائي | |
| وضع التشغيل | تشغيل شاشة اللمس | |
| البعد (مم) | 4000 لتر * 2200 واط * 2100 ساعة | 4500 لتر * 2600 واط * 2500 ساعة |
الأداء الميكانيكي
1. المواد: فولاذ منخفض الكربون ملحوم معًا.
2. الهيكل: الجسم عن طريق التلدين والشيخوخة، للتخلص من الإجهاد الداخلي، ثم الحفر بواسطة آلة حفر دقيقة لتشكيل القالب.
1. موضع الدخول المجمع: في مواجهة الباب الأمامي، على الجانب الأيمن من الماكينة (يمكن تخصيصه وفقًا لمتطلبات العميل للتغيير إلى الجانب الأيسر).
2. وضع الدخول المجمع: من جهاز الدفع من خلال منطقة استشعار الانفصال، أولاً إلى لوحة الخط الفرعي الإجمالي (الحفرة الفرعية بمقدار 1 +6 +12 + ... التوزيع)، من خلال قالب الضغط الأول، ثم قالب الضغط الثاني، بعد إدخال المغزل الأيمن داخل عجلة توجيه السلك. من قوس الألومنيوم مع حلقة من البورسلين ثم إلى المغزل الأيسر داخل عجلة توجيه السلك، ثم من خلال عجلة توجيه الزاوية المركزية إلى العجلة الرائدة، نهائيًا إلى عجلة توجيه جهاز التقويم إلى وضع الكابل (انظر مخطط نمط إدخال تجميع الأسلاك)
1. المواد: تزوير الفولاذ 40Cr بعد التبريد والتلطيف.
2. الدقة: يتم طحن قطر الوجه الخارجي لقلب العمود ووجه نهاية المحمل لضمان التركيز والعمودية مع المحور.
3. التوازن الديناميكي: معيار G2.5 (0.03 جرام من فرق الوزن)
1. المواد: ¨ ZL104 / ¨45# فولاذ
2. الدقة: يتم وضع جميع الوجوه النهائية بالنسبة إلى فتحات تحديد الموقع (أقل من 0.03 جرام)
3. التوازن الديناميكي: دقة G2.5 (0.03 جرام فرق الوزن)
1.Material: ¨ اليابان المستوردة SK5 ¨ الألياف الزجاجية المستوردة
2.الشكل: مظهر خاص، يقلل من مقاومة الرياح.
3. تحمل الوزن: أقل من 0.03 جرام لكل زوج
1. المواد: # 45 فولاذ تم تشطيبه بالمعالجة الحرارية HRC30-40.
2. مطلي بالكروم الصلب على السطح، ليس من السهل ارتداؤه
1. المواد: حديد الدكتايل QT42-10.
2. المعالجة: أدوات آلة CNC
3. الدقة: صب نهاية فتحة معالجة واحدة، لضمان التركيز.
1. طريقة التشحيم: تشحيم الزبدة
2. نموذج الزبدة: LGMT2
3. طريقة الختم: حلقة الاحتفاظ بالزيت الميكانيكية، تحافظ على نظافة الآلة من الداخل
| وصف | نموذج | أصل |
| 1. المحرك المضيف | ||
| 2.العاكس | ابتكار | |
| 3. مبرمج PLC | ابتكار | |
| 4.PLC المتوسع | ابتكار | |
| 5. شاشة تعمل باللمس | وينفيو | |
| 6. الفرامل الكهرومغناطيسية | ريزون | |
| 7. القابض المغناطيسي | ذيل السلسلة | |
| 8. محامل المغزل | 1 مجموعة | السويد إس كي إف |
| محامل أخرى | 1 مجموعة | اليابان نسك |
| 9. توقيت الحزام | 1 مجموعة | بوابات الولايات المتحدة |
| 10. جهاز مد الكابلات | شانشي تيان شيانغ | |
| 11.¨مضخة هيدروليكية يدوية | تايوان شونكسين | |
| ¨مضخة هيدروليكية كهربائية | ||
| ¨قضيب لولبي كهربائي + محرك | ||
| 12. تحكم التوتر | تايوان | |
| 13.القوس | 1 مجموعة | ¨اليابان SK5 /¨ألياف زجاجية |
| 14. الجسم | 1 مجموعة | المعالجة الذاتية |
| 15. المغزل | 2 قطعة | المعالجة الذاتية |
| 16. لوحة الألومنيوم | 2 قطعة | المعالجة الذاتية |
| 17. بكرة التوقيت | 1 مجموعة | شنغهاي فنغكي |
| 18．تحمل المساكن | 1 مجموعة | المعالجة الذاتية |
| 19. القرص | 2 قطعة | المعالجة الذاتية |
| 20. عمود النقل | 1 قطعة | التعاقد من الباطن |
| 21. العجلة الرائدة | 1 مجموعة | المعالجة الذاتية مع طلاء الكروم الصلب |
| 22. عجلة توجيه سلكية | 6 قطعة | المعالجة الذاتية مع طلاء الكروم الصلب |
| لا. | وصف | نموذج | الكمية | ملاحظة |
| 1 | عجلة توجيه المغزل | (مع محامل) | 1 مجموعة | |
| 2 | عجلة توجيه الأسلاك | (مع محامل) | 1 مجموعة | |
| 3 | الحلقات في القوس | 3 قطعة | ||
| 4 | حلقة من الخزف المقسم | Φ6.8 | 3 قطعة | |
| 5 | يموت الذين تقطعت بهم السبل | يقدم العميل | ||
| 6-9 | توقيت الحزام | 1 قطعة | ||
| 10 | كم علوي بكرة | وفقا لرسومات بكرة العميل | 1 مجموعة | |
| 11 | زبدة اس كي اف | LGMT2/1 |
1 زجاجة |
1 كجم |
| 12 | مسدس الشحوم | 1 قطعة | ||
| 13 | أداة | مع مفتاح ربط سداسي، مفتاح ربط مفتوح وما إلى ذلك | 1 مجموعة | |
| 14 | تعليمات التشغيل | 1 مجموعة | ||
| 15 | التخطيطي الكهربائي | 1 مجموعة | ||
| 16 | دليل العاكس | 1 قطعة |
