تفاصيل المنتج:
|
| اسم: | آلة تجميع الأسلاك | اللون: | أزرق |
|---|---|---|---|
| قوة: | 30kW | وضع الفرامل: | الفرامل الكهرومغناطيسية |
| مسحوق مخلب المغناطيسي: | 40kgf | ضبطت نوع: | حاسوب تحكم |
| سلك وحيد: | 0.5mm و-2.52mm | سلك ديا الأساسية: | 3.0MM-10.0mm |
| نوع تويست: | مجموعة تويست مزدوجة | قطر السلك: | 0.5-2.52 ملم |
| منطقة الجدل: | 10.0-50.0 ملم2 | السرعة القصوى: | 1500 دورة في الدقيقة (3000 تطور) |
| المحرك الرئيسي: | 30 كيلو واط | أنواع الأسلاك: | الألومنيوم، الأسلاك النحاسية |
| إبراز: | (سلك (بانشر,آلة تجميع,آلة التشنج |
||

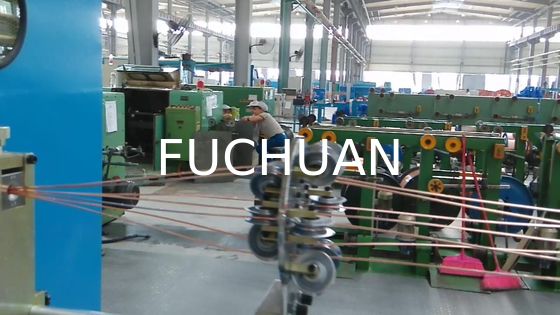

آلة جدل أسلاك الألومنيوم / النحاس مع فرامل كهرومغناطيسية
مقدمة عن آلة جدل الأسلاك
آلة جدل الأسلاك الكبيرة عالية السرعة وآلة الجدل المزدوج طراز FC-1600B
تم جلب تكنولوجيا هذه الآلة من اليابان وبدأ إنتاجها في مقاطعة جيانغسو
المزايا: إنها أحدث آلة تم تطويرها. تحل هذه الآلة محل آلة الجدل الأنبوبية التقليدية طراز 400 بفضل إنتاجيتها العالية (تبلغ 4.5 أضعاف الآلة الأنبوبية لجدل الموصلات العادية 1+6)، واستهلاكها المنخفض للطاقة، وصغر المساحة التي تشغلها، وانخفاض مستوى الضجيج، ومزايا أخرى.
المواصفات الفنية لآلة جدل الأسلاك
|
طراز المعدة |
FC-1600B |
|
استخدامات الجدل |
تُستخدم لجدل أكثر من سبعة أسلاك من الأسلاك النحاسية العارية، والأسلاك المطلية بالقصدير، والأسلاك المكسوة بالفضة، والأسلاك المطلية بالمينا، والجدل المزدوج للأسلاك الأساسية. |
|
قطر السلك المفرد (مم) |
φ0.50-φ2.52 |
|
مساحة مقطع الجدل (مم²) |
16.0-95 |
|
قطر السلك المفرد للسلك الأساسي |
φ3.0-φ10.0 |
|
القطر الخارجي لجدل السلك الأساسي |
φ8.0-φ20.0 |
|
خطوة الجدل (مم) |
80-350 (12 منطقة) |
|
اتجاه الجدل |
اختياري لليمين أو لليسار |
|
القطر الخارجي لبكرة السحب * التجويف * العرض الخارجي |
φ1600*φ80*1180
|
|
أقصى سرعة دوران |
600 (1200 لفة) |
|
قدرة المحرك الرئيسي |
30 كيلوواط |
|
قدرة العاكس (الإنفرتر) |
30 كيلوواط |
|
طريقة التحكم في الشد |
شاشة لمس + PLC + قابض مسحوق مغناطيسي، مما يضمن ثبات الشد من بداية البكرة الفارغة وحتى امتلائها بالكامل |
|
قابض المسحوق المغناطيسي |
40 كجم قوة |
|
الحماية |
ستتوقف الآلة بالفرامل تلقائياً عند انقطاع السلك من الداخل أو الخارج، كما ستتوقف الآلة تلقائياً عند الوصول إلى الطول المحدد مسبقاً. |
|
نوع الفرامل |
فرامل كهرومغناطيسية |
|
طريقة الرص والتوزيع |
وحدات تشغيل بحلقات دوارة، مع إمكانية تعديل خطوة وعرض اللف |
|
وضع التشغيل |
التشغيل عبر شاشة اللمس |
|
الأبعاد (مم) |
5000 طول * 3000 عرض * 3000 ارتفاع |
موعد التسليم: 45 يوماً بعد استلام الدفعة المقدمة
شروط الدفع: فوب شنغهاي (FOB Shanghai)
طريقة الدفع: تحويل بنكي (T/T) أو اعتماد مستندي (L/C)، 30% من قيمة العقد كدفعة مقدمة، و70% قبل الشحن
التغليف: التغليف حسب متطلبات العميل
