تفاصيل المنتج:
|
| Color: | sky blue | Take up bobbin: | diameter 300mm |
|---|---|---|---|
| Fit wire diameter: | 0.03mm-0.18mm | Wire: | alloy wires, tinned wires, silver jacketed wires and enamelled wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| قطر السلك: | 0.03-0.18 ملم | منطقة الجدل: | 0.0049-0.3 مم2 |
| طلب: | الفضاء والطبية والهواتف المحمولة | سمات: | التوتر المستمر، والسرعة العالية |
| خطأ في العداد: | أقل من 0.01 ٪ | يقود: | محرك الحزام المتزامن |
| إبراز: | إعصار الأسلاك,آلة اللف,ملفوف ملتوي |
||

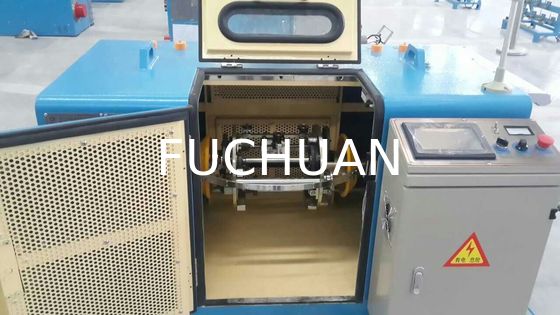

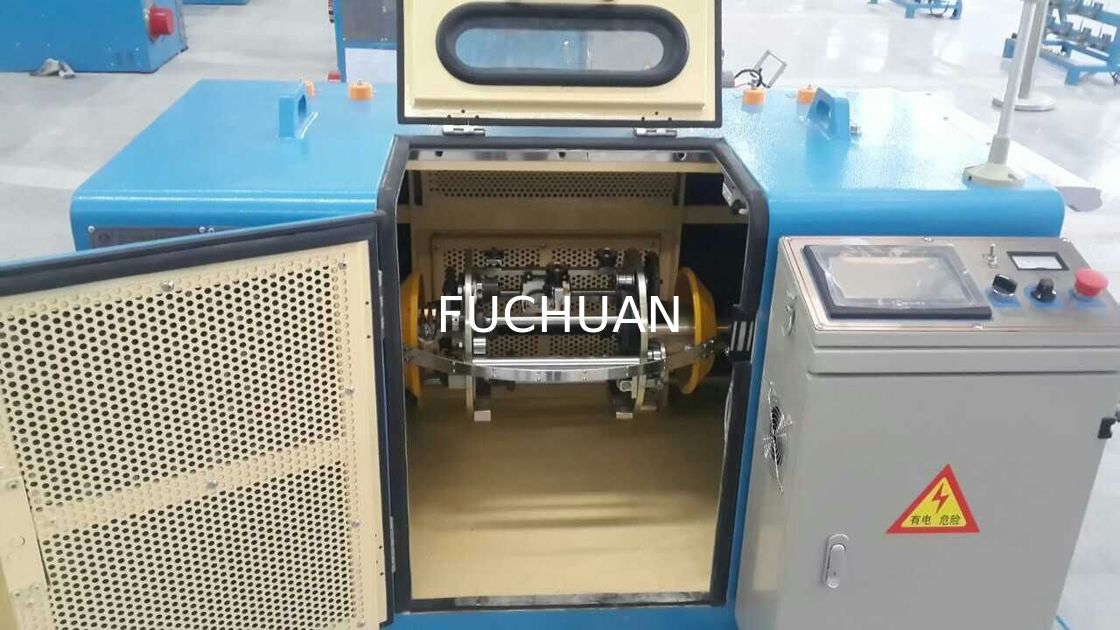

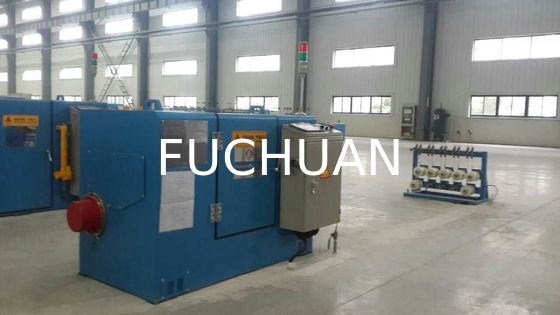

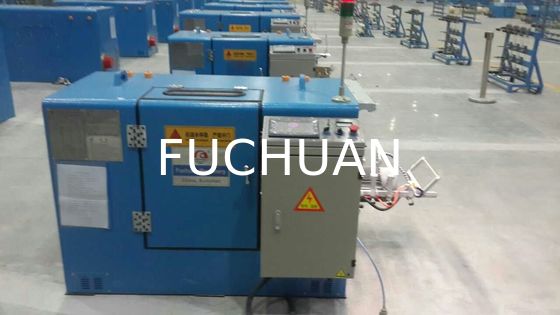

ماكينة جدل الأسلاك فائقة الدقة Fuchuan FC-250B بمساحة مقطع جدل من 0.0049 إلى 0.3 مم²
تفاصيل سريعة:
تُستخدم لتجميع أسلاك مجال الطيران والفضاء، والأجهزة الطبية، والهواتف المحمولة، وأجهزة الكمبيوتر المحمولة، والموصلات فائقة الدقة (أكثر من سبعة أسلاك من السبائك، والأسلاك المطلية بالقصدير، والأسلاك المغلفة بالفضة، والأسلاك المعزولة بالورنيش).
الخصائص:
1. سرعة إنتاج عالية، وشد ثابت من البكرة الفارغة حتى الممتلئة، خاصة لأسلاك الجدل عالية الجودة.
2. استخدام عمود لحساب الأمتار، بنسبة خطأ أقل من 0.01% لأسلاك وكابلات معينة.
3. مزودة بجهاز سحب التواء عكسي نشط FC-100 لتحقيق التجميع بدلاً من الجدل.
4. مخصصة لجدل المساحات ذات المقطع العرضي الصغير بشكل خاص.
5. استخدام محرك سير متزامن،
6. تغيير عجلة التوجيه لتغيير مسافة الجدل (الخطوة)، سهلة التشغيل.
المواصفات:
| طرازات المعدات | FC-200B | FC-250B | FC-300B | FC-400B | |
| استخدام الجدل | تُستخدم لتجميع أسلاك مجال الطيران والفضاء، والأجهزة الطبية، والهواتف المحمولة، وأجهزة الكمبيوتر المحمولة، والموصلات فائقة الدقة (أكثر من سبعة أسلاك من السبائك، والأسلاك المطلية بالقصدير، والأسلاك المغلفة بالفضة، والأسلاك المعزولة بالورنيش). | ||||
| قطر السلك المفرد (مم) | 0.016～0.08 | 0.03～0.18 | 0.05～0.28 | 0.05～0.32 | |
| مساحة مقطع الجدل (مم²) | 0.0014～0.035 | 0.0049～0.3 | 0.0137～0.45 | 0.0137～1.0 | |
| الخطوة (مم) | 0.8～4.0 (14 فئة) | 0.8~10.8 (24 فئة) | 1.6～21.6 (24 فئة) | 3.1～33.3 (24 فئة) | |
| اتجاه الجدل | حر يميناً أو يساراً | ||||
|
بكرة التجميع (مم) القطر الخارجي * التجويف * العرض الخارجي |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| أقصى سرعة دوران (دورة في الدقيقة) | 5000 دورة في الدقيقة (10000 لفة في الدقيقة) | 4000 دورة في الدقيقة (8000 لفة في الدقيقة) | 3500 دورة في الدقيقة (7000 لفة في الدقيقة) | 3500 دورة في الدقيقة (7000 لفة في الدقيقة) | |
| قدرة المحرك الرئيسي | 2.2 كيلوواط | 3.7 كيلوواط | 3.7 كيلوواط | 3.7 كيلوواط | |
| قدرة العاكس (الإنفرتر) | 2.2 كيلوواط | 3.7 كيلوواط | 3.7 كيلوواط | 3.7 كيلوواط | |
| التحكم في الشد | شاشة تعمل باللمس + PLC + قابض مسحوق مغناطيسي، لضمان شد ثابت من البكرة الفارغة حتى الممتلئة | ||||
| قابض المسحوق المغناطيسي | 0.05 كجم ق | 0.3 كجم ق | 0.6 كجم ق | 0.6 كجم ق | |
| الحماية |
فرملة/توقف تلقائي 1) انقطاع السلك من الداخل أو الخارج 2) الوصول إلى الطول المحدد مسبقاً |
||||
| وضع الفرملة | فرملة كهرومغناطيسية | ||||
| طريقة التمرير والترتيب | لف الأسلاك بوحدات تشغيل حلقية، مع إمكانية ضبط خطوة وعرض اللف | ||||
| وضع التشغيل | تشغيل عبر شاشة اللمس | ||||
| الأبعاد (الطول × العرض × الارتفاع) | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
