تفاصيل المنتج:
|
| color: | sky blue | fit for bobbin: | dia 400mm |
|---|---|---|---|
| Fit wire: | 0.2 to 1.70mm | wire: | core wire |
| power: | 11kw | نوع تويست: | تطور مزدوج |
| سلك الأسلك الأساسي: | 1.0-3.0mm | ضياء الأسلاك الملتوية: | 2.0-6.0mm |
| بكرة الدفع: | 400x25x276 ملم | سحب البكرة: | 630x40x420 ملم |
| أقصى سرعة القوس: | 2000 دورة في الدقيقة | مجموعة الملعب: | 20-90 ملم |
| المحرك الرئيسي: | محرك عاكس 7.5 كيلو وات | ||
| إبراز: | إعصار الأسلاك,آلة اللف,ملفوف ملتوي |
||

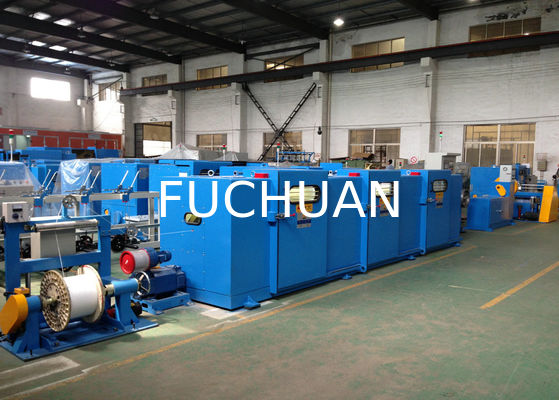

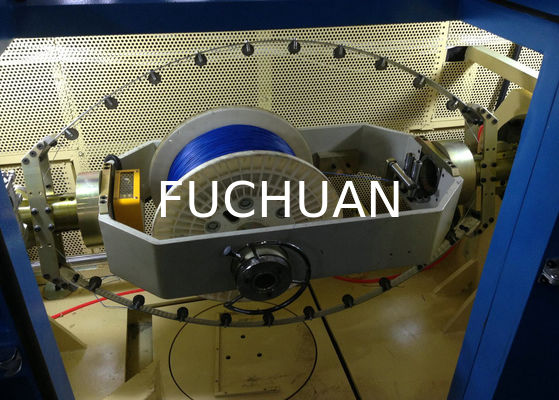

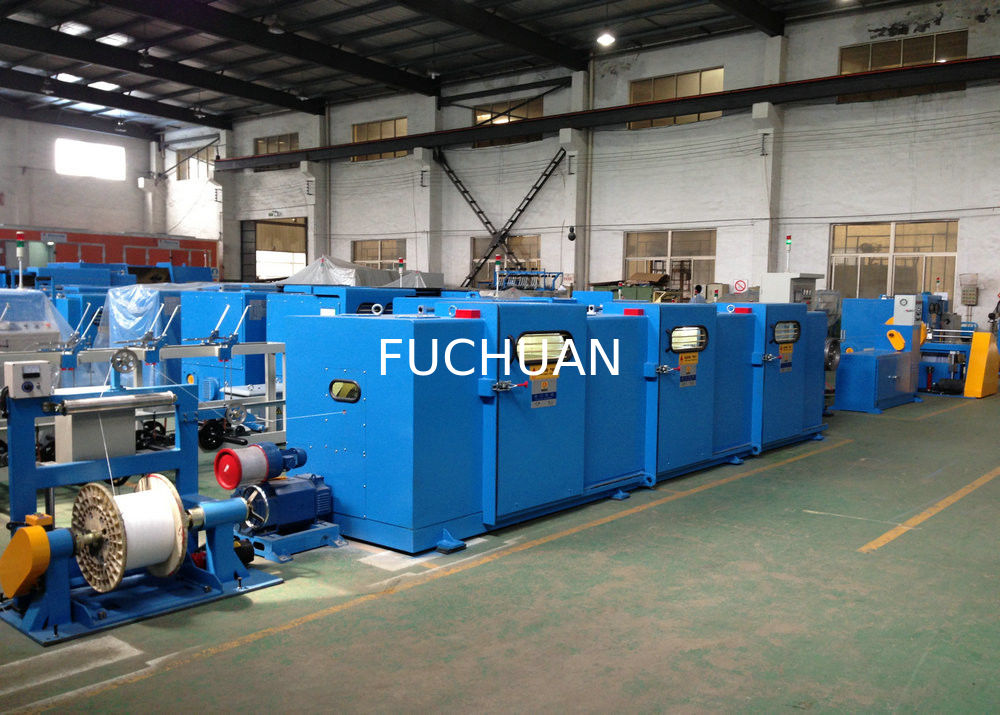

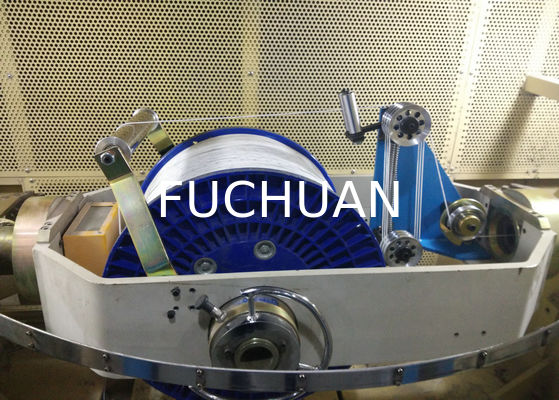

آلة لف الأسلاك باللون الأزرق السماوي مع بكرة دفع φ400 × φ25×276
تفاصيل سريعة:
أ. معلمات آلة التجميع المزدوجة عالية السرعة FC-500E-1:
تطبق لإنتاج كابل البيانات عالي التردد، كابل الشبكة (كابل cat6)، USB2.0، USB3.0، Cate-6e، Cate-7e، HDMI وكابلات البيانات عالية السرعة الأخرى.
1. مطبق للسلك : سلك أساسي φ1.0～φ3.0 مم
2. أقصى سلك ملتوي خارجي: سلك أساسي φ2.0～φ6.0 مم
3. بكرة الدفع: φ400*φ25* 276، فتحة الموضع φ20 ، المسافة المركزية 130. بكرة بلاستيكية.
φ500*φ40* 340، فتحة الموضع φ20 ، المسافة المركزية 130. بكرة بلاستيكية
4. بكرة الالتقاط: φ630 مم ×φ40 مم ×420. فتحة الموضع φ20 ، الفتحة المركزية 130 بكرة بلاستيكية
5. أقصى سرعة للقوس: 2000 دورة في الدقيقة (مع عجلة توجيه حركة القوس)
6. خطوة الالتواء المزدوج: 20～90 مم
7. الحركة: وحدات دفع بحلقة دوارة φ30 مم، خطوة العرض وعرض اللف قابلان للتعديل
8. الطاقة الرئيسية: محرك عاكس 7.5 كيلو واط + عاكس
9. الفرامل: تعتمد على الفرامل الكهرومغناطيسية، تتوقف تلقائيًا عند الوصول إلى الأمتار.
10. الاتجاه: يمكن تغيير الاتجاه إلى اليسار أو اليمين، لتغيير الاتجاه يتم تغيير التروس. سهل التشغيل.
11. التحكم في الشد: PLC + قابض مسحوق مغناطيسي، مع شد ثابت.
الخصائص:

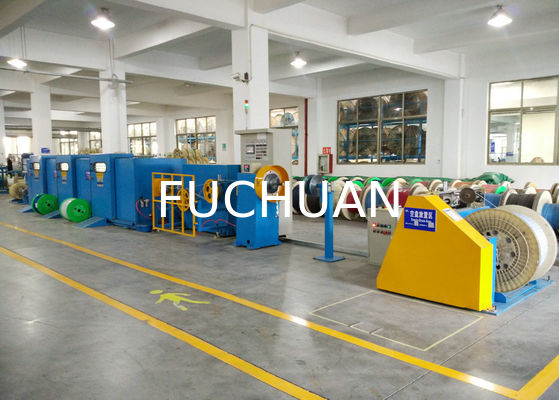

تطبق لكابل البيانات عالي التردد، كابل الشبكة (كابل cat6). لا يوجد التواء بعد الالتواء المزدوج، مما يجعل سلك العزل الأساسي متشابكًا بشكل موحد، ويتجنب قوة الالتواء غير المنتظمة، وبالتالي يجعل السلك النهائي ذو خطوة موحدة ودقيقة. تم اعتماد هذه الآلة لكابلات بيانات عالية السرعة (تشمل USB2.0، USB3.0، CATE-6E، HDMI وكابلات أخرى)، تجمع بين وظائف ومزايا آلة التجديل بدون التواء وآلة اللف عالية السرعة. يمكن للآلتين العمل بشكل منفصل ومتزامن. هيكل الجهاز: دفع نشط، آلة تجديل بدون التواء، جهاز اختبار شرارة عالي التردد، آلة لف، التقاط وأجزاء أخرى.
المواصفات:
| موديلات المعدات | FC-300E | FC-400E | FC-500E-4 | FC-630E |
| الاستخدام | تطبق لإنتاج كابل البيانات عالي التردد، كابل الشبكة (كابل cat6)، USB2.0، USB3.0، Cate-6e، Cate-7e، HDMI وكابلات البيانات عالية السرعة الأخرى. | |||
| قطر السلك الأساسي الفردي | 0.5-1.5 | 0.5-2.0 | 1.0-4.0 | 2.0-5.0 |
| القطر الخارجي للسلك الأساسي المجدول | 1.0-3.0 | 1.0-4.0 | 2.0-8.0 | 4.0-10.0 |
| الخطوة (مم) | 5-50 (24 منطقة) | 10-90 (24 منطقة) | 15-120 (34 منطقة) | 20-160 (24 منطقة) |
| اتجاه اللف | اختياري لليمين أو اليسار | |||
| القطر الخارجي * التجويف * العرض الخارجي | 300*30*160 | 400*56*300 |
500*56*300
|
630*56*475
|
| نوع الدفع الخارجي | دفع نشط | |||
| نوع الدفع الداخلي | دفع بالشد المغناطيسي | |||
| بكرة الالتقاط (مم) | 300*30*160 | 500*56*375 |
630*56*475
|
800*80*600
|
| أقصى سرعة دوران | 2500 (5000 التواء) | 2500 (5000 التواء) | 2000 (4000 التواء) | 1500 (3000 التواء) |
| قوة محرك الدفع | 0.75 كيلو واط | 1.5 كيلو واط | 1.5 كيلو واط | 2.2 كيلو واط |
| قوة المحرك الرئيسي | 3.7 كيلو واط | 5.5 كيلو واط | 5.5 كيلو واط | 7.5 كيلو واط |
| طريقة التحكم في الشد | شاشة لمس + PLC + قابض مسحوق مغناطيسي، يمكن أن تضمن الشد الثابت من البكرة الفارغة إلى البكرة الممتلئة | |||
| قابض مسحوق مغناطيسي داخلي | 0.6 كجمف | 1.2 كجمف | 2.5 كجمف | 5 كجمف |
| قابض التقاط مسحوق مغناطيسي | 2.5 كجمف | 5 كجمف | 5 كجمف | 10 كجمف |
| وضع الفرامل | فرامل كهرومغناطيسية | |||
| طريقة الحركة | وحدات دفع بحلقة دوارة، خطوة العرض وعرض اللف قابلان للتعديل | |||
| وضع التشغيل | تشغيل شاشة اللمس | |||
