تفاصيل المنتج:
|
| color: | sky blue | fit for bobbin: | Diameter 400mm |
|---|---|---|---|
| Fit wire: | 0.2-1.70mm | wire: | core wire |
| power: | 11kw | نوع تويست: | تطور مزدوج |
| سلك الأسلك الأساسي: | 1.0-3.0mm | ضياء الأسلاك الملتوية: | 2.0-6.0mm |
| بكرة الدفع: | 400x25x276 ملم | سحب البكرة: | 630x40x420 ملم |
| أقصى سرعة القوس: | 2000 دورة في الدقيقة | مجموعة الملعب: | 20-90 ملم |
| المحرك الرئيسي: | محرك عاكس 7.5 كيلو وات | ||
| إبراز: | إعصار الأسلاك,آلة اللف,ملفوف ملتوي |
||

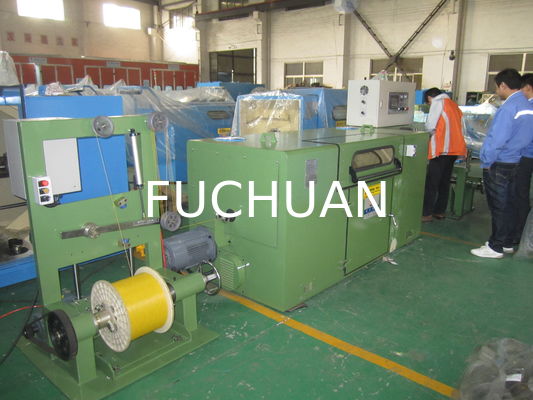

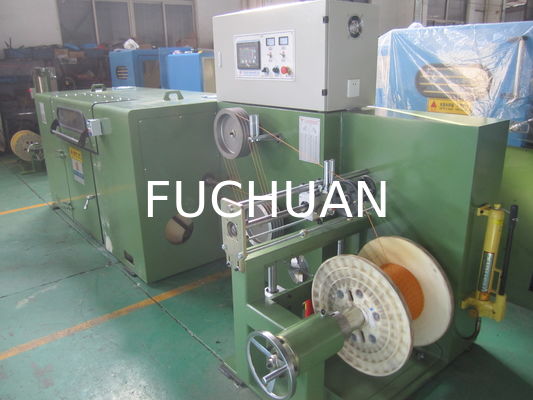

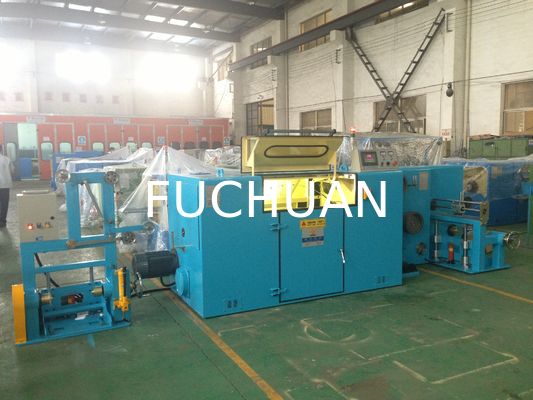

آلة لف الأسلاك عالية السرعة Fuchuan / معدات زرقاء سماوية φ400×φ25×276 بكرة تغذية
تفاصيل سريعة:
أ. معلمات آلة التجميع المزدوجة عالية السرعة FC-500E-1:
تطبق لإنتاج كابل البيانات عالي التردد، كابل الشبكة (كابل cat6)، USB2.0، USB3.0، Cate-6e، Cate-7e، HDMI وكابلات البيانات عالية السرعة الأخرى.
1. مطبقة للسلك: سلك أساسي φ1.0～φ3.0 مم
2. أقصى سلك ملتوي خارجي: سلك أساسي φ2.0～φ6.0 مم
3. بكرة تغذية: φ400*φ25* 276، فتحة موضع φ20، مسافة مركز 130. بكرة بلاستيكية.
φ500*φ40* 340، فتحة موضع φ20، مسافة مركز 130. بكرة بلاستيكية
4. بكرة التقاط: φ630 مم × φ40 مم × 420. فتحة موضع φ20، فتحة مركز 130 بكرة بلاستيكية
5. أقصى سرعة للقوس: 2000 دورة في الدقيقة (مع عجلة توجيه حركة القوس)
6. خطوة الالتواء المزدوج: 20～90 مم
7. حركة: وحدات قيادة بحلقة دوارة φ30 مم، خطوة العرض وعرض اللف قابلان للتعديل
8. الطاقة الرئيسية: محرك عاكس 7.5 كيلو واط + عاكس
9. الاتجاه: يمكن تغيير اتجاه اليسار أو اليمين، لتغيير الاتجاه يتم تغيير الترس. سهل التشغيل.
10. الفرامل: تعتمد فرامل كهرومغناطيسية، تتوقف تلقائيًا عند الوصول إلى الأمتار.
11. التحكم في الشد: PLC + قابض مسحوق مغناطيسي، مع شد ثابت.
الخصائص
تطبق على كابل البيانات عالي التردد، كابل الشبكة (كابل cat6). لا يوجد التواء بعد الالتواء المزدوج، مما يجعل السلك الأساسي المعزول متشابكًا بشكل موحد، ويتجنب قوة الالتواء غير المنتظمة، وبالتالي يجعل السلك النهائي ذو خطوة موحدة ودقيقة. تم اعتماد هذه الآلة لكابلات البيانات عالية السرعة (تشمل USB2.0، USB3.0، CATE-6E، HDMI وكابلات أخرى)، تجمع بين وظائف ومزايا آلة التجميع غير الملتوية وآلة اللف عالية السرعة. يمكن للآلتين العمل بشكل منفصل ومتزامن. هيكل الجهاز: تغذية نشطة، آلة تجميع غير ملتوية، جهاز اختبار شرارة عالي التردد، آلة لف، التقاط وأجزاء أخرى.
المواصفات:
| موديلات المعدات | FC-300E | FC-400E | FC-500E | FC-630E |
| الاستخدام | تطبق لإنتاج كابل البيانات عالي التردد، كابل الشبكة (كابل cat6)، USB2.0، USB3.0، Cate-6e، Cate-7e، HDMI وكابلات البيانات عالية السرعة الأخرى. | |||
| قطر السلك الفردي الأساسي | 0.5-1.5 | 0.5-2.0 | 1.0-4.0 | 2.0-5.0 |
| قطر السلك الأساسي المجدول الخارجي | 1.0-3.0 | 1.0-4.0 | 2.0-8.0 | 4.0-10.0 |
| الخطوة (مم) | 5-50 (24 منطقة) | 10-90 (24 منطقة) | 15-120 (34 منطقة) | 20-160 (24 منطقة) |
| اتجاه اللف | اختياري لليمين أو اليسار | |||
| القطر الخارجي * التجويف * العرض الخارجي | 300*30*160 | 400*56*300 |
500*56*300
|
630*56*475
|
| نوع التغذية الخارجية | تغذية نشطة | |||
| نوع التغذية الداخلية | تغذية بالشد المغناطيسي | |||
| بكرة التقاط (مم) | 300*30*160 | 500*56*375 |
630*56*475
|
800*80*600
|
| أقصى سرعة دوران | 2500 (5000 التواء) | 2500 (5000 التواء) | 2000 (4000 التواء) | 1500 (3000 التواء) |
| قوة محرك التغذية | 0.75 كيلو واط | 1.5 كيلو واط | 1.5 كيلو واط | 2.2 كيلو واط |
| قوة المحرك الرئيسي | 3.7 كيلو واط | 5.5 كيلو واط | 5.5 كيلو واط | 7.5 كيلو واط |
| طريقة التحكم في الشد | شاشة لمس + PLC + قابض مسحوق مغناطيسي، يمكن أن تضمن الشد الثابت من بكرة فارغة إلى بكرة ممتلئة | |||
| قابض مسحوق مغناطيسي داخلي | 0.6 كجمف | 1.2 كجمف | 2.5 كجمف | 5 كجمف |
| قابض التقاط | 2.5 كجمف | 5 كجمف | 5 كجمف | 10 كجمف |
| وضع الفرامل | فرامل كهرومغناطيسية | |||
| طريقة الحركة | وحدات قيادة بحلقة دوارة، خطوة العرض وعرض اللف قابلان للتعديل | |||
| وضع التشغيل | تشغيل بشاشة لمس | |||
